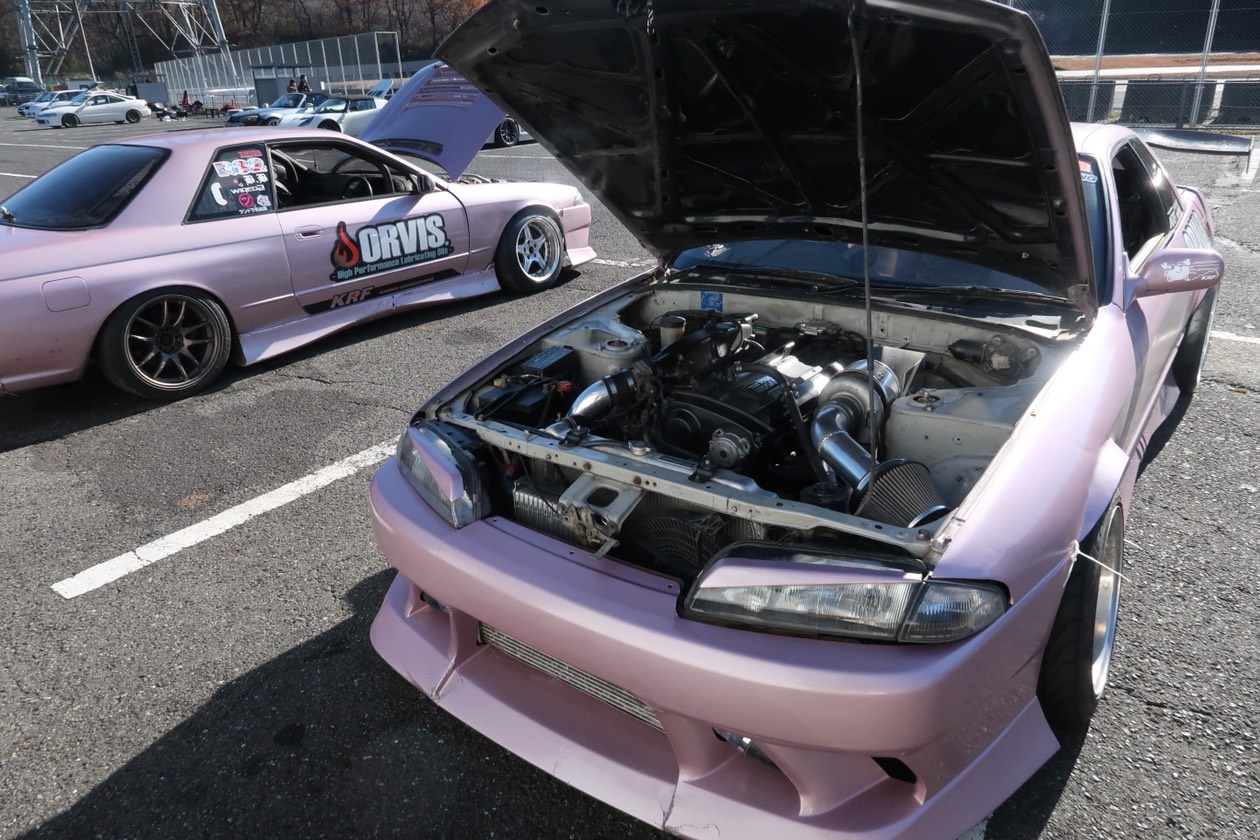

R32にRB30DET搭載!

RB30DET




輸出専用のRB30ブロックを使って
ツインカムヘッド&ターボ化しました!
R32スカイラインRB30DET
RB30についてはウィキペディアをご覧ください。






某オークションで入手した
ノーマルのRB30SエンジンASSY
rb30エンジン

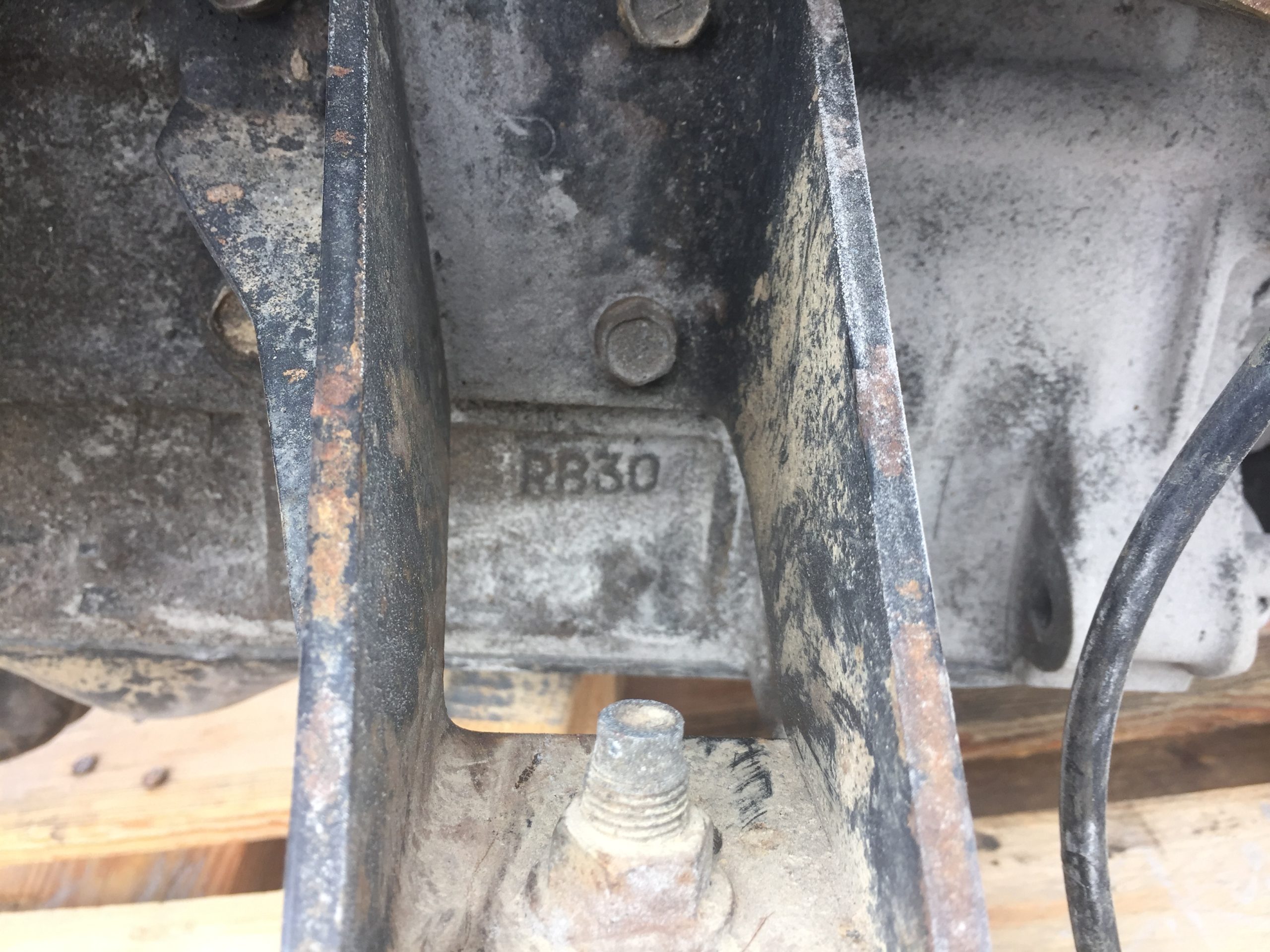

RB30の鋳出しが本物の証!
rb30刻印

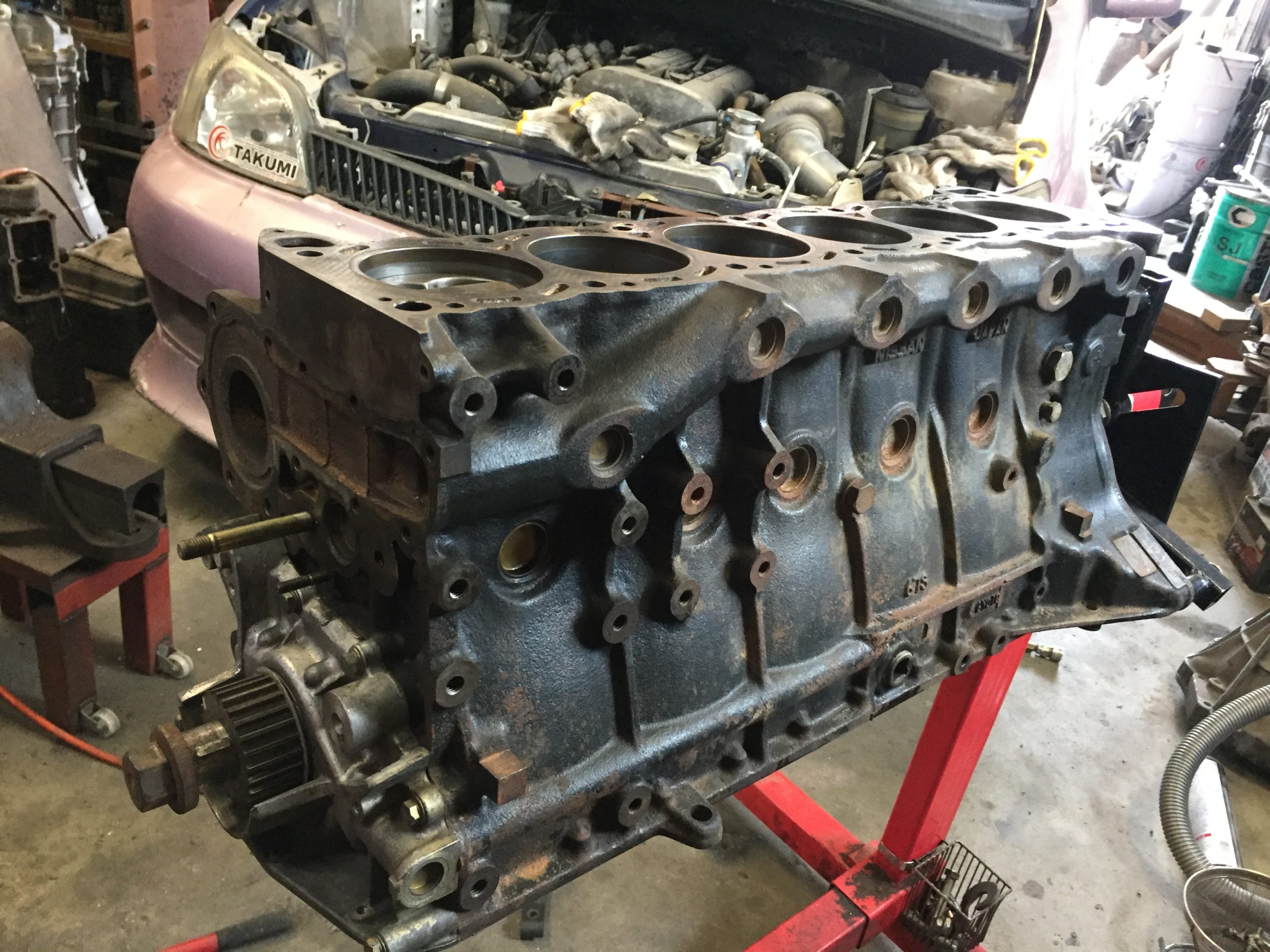

とりあえずヘッドを剥がします!
腰下しか使いません。
rb30ブロック

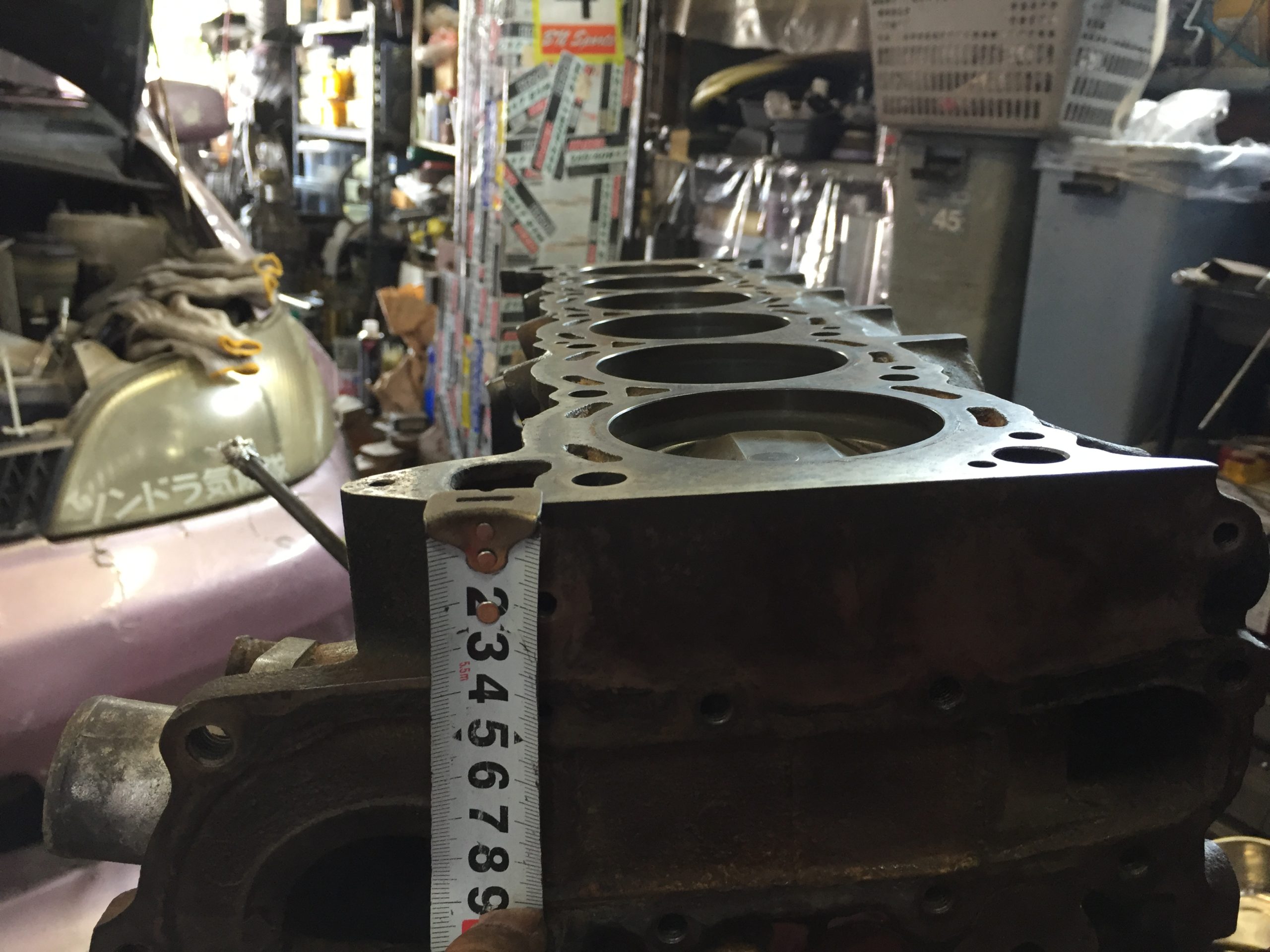

ブロックの高さが約4cmくらい高いんです!
RB30ブロック高さ

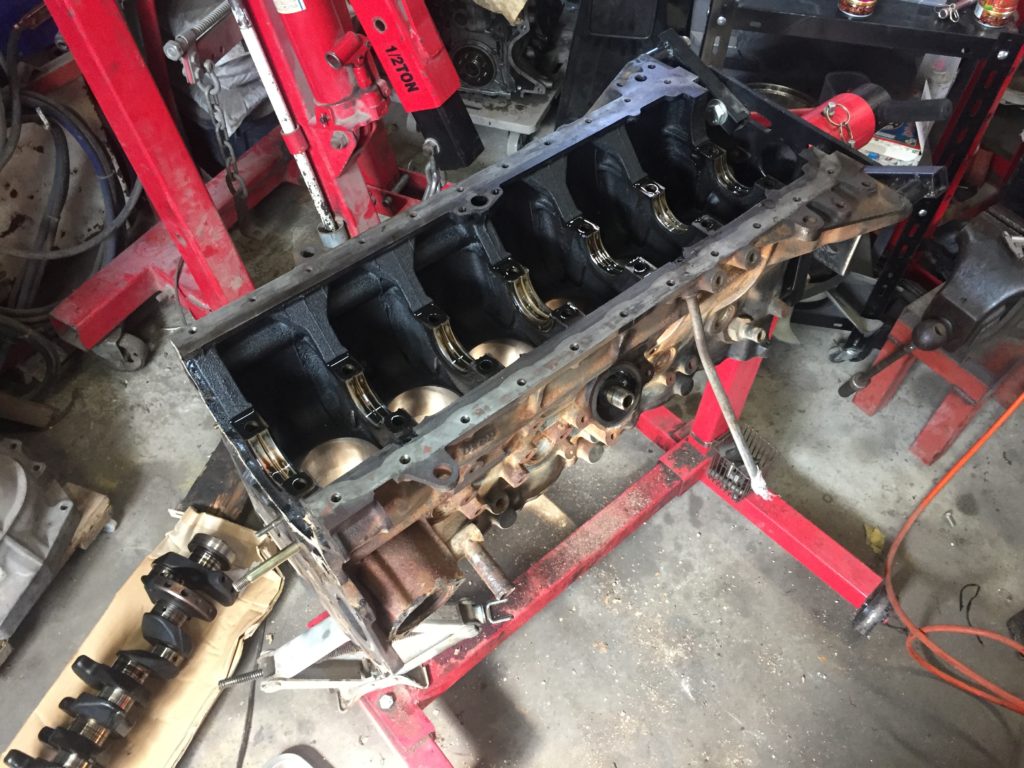

フルオーバーホールするので
ピストン&コンロッド&クランクシャフトも分解!
RB30クランクシャフト

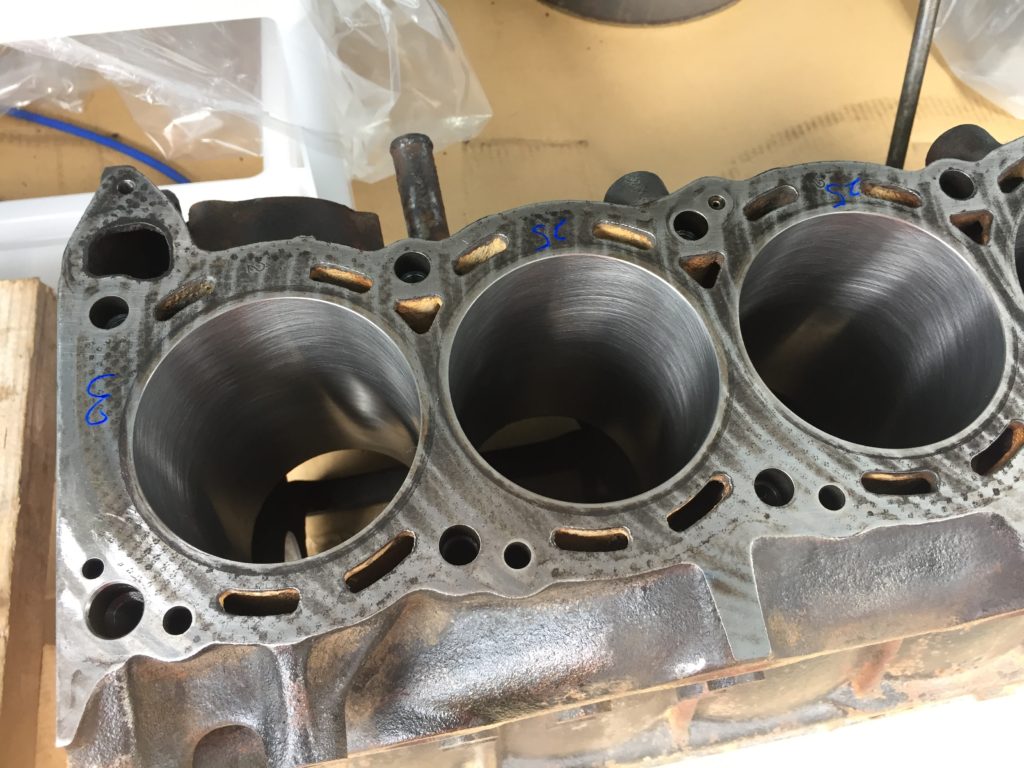

シリンダー壁はやはり傷だらけ・・・
0.5mmボーリングしてもらいちょっと排気量UP!
クロスハッチがよく見えます!
RB30シリンダー

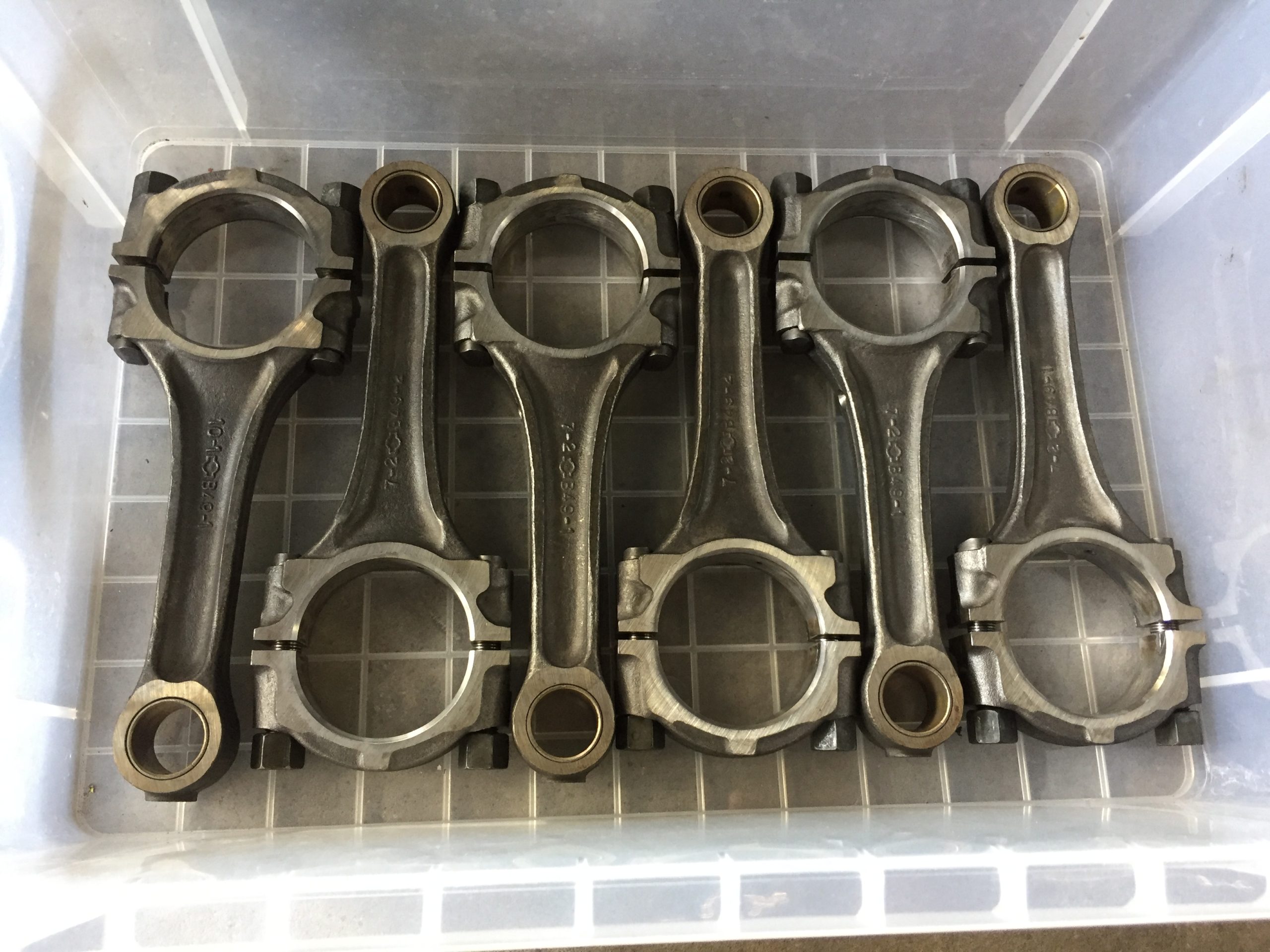

コンロッドも長いです!
芯間152.5mm?
RB30コンロッド

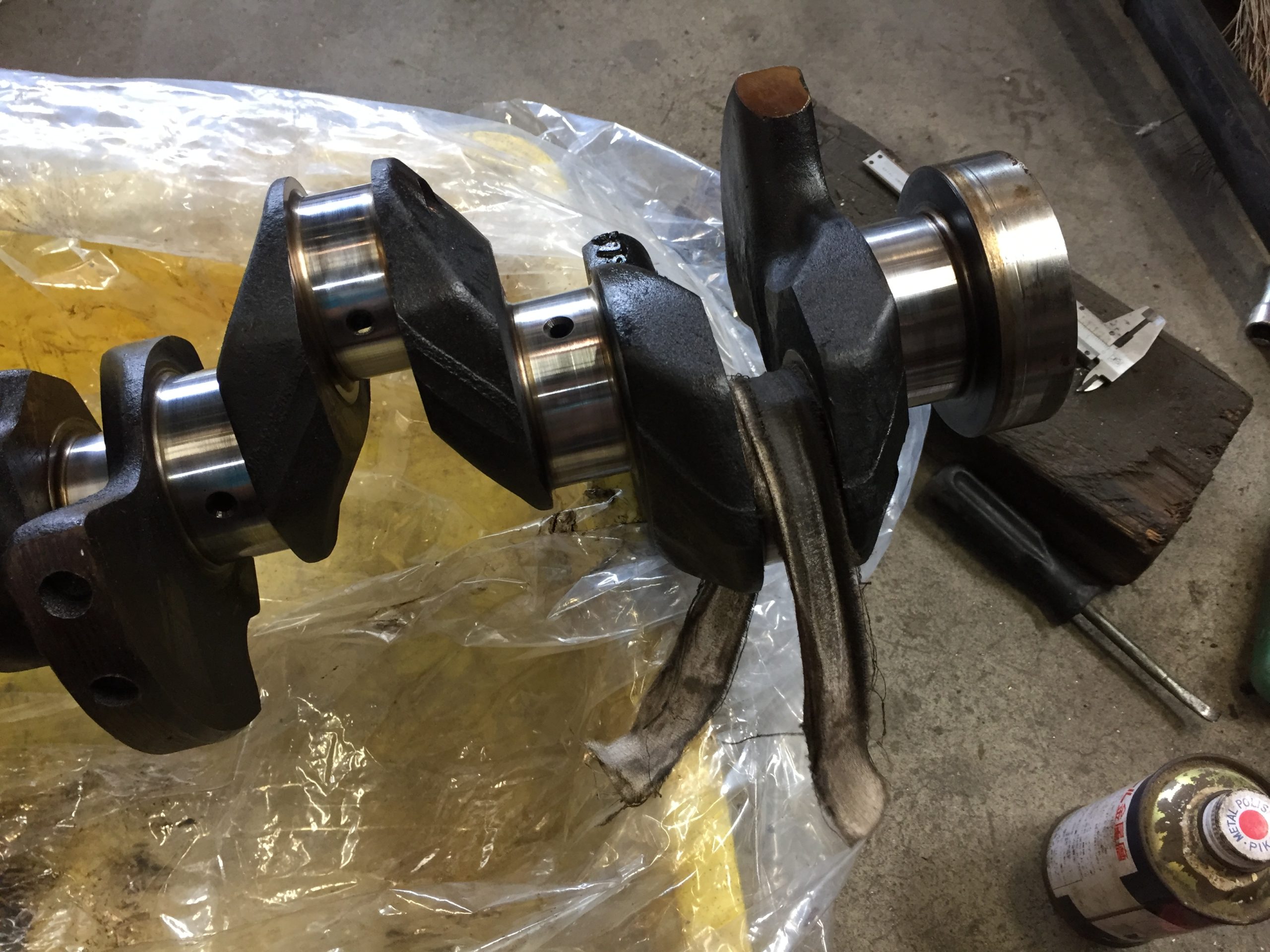

クランクシャフトのストロークが長く、
コンロッドのジャーナルもRB25より太くなっています。
各ジャーナル部をなんちゃってラッピング!
RB30クランクシャフト

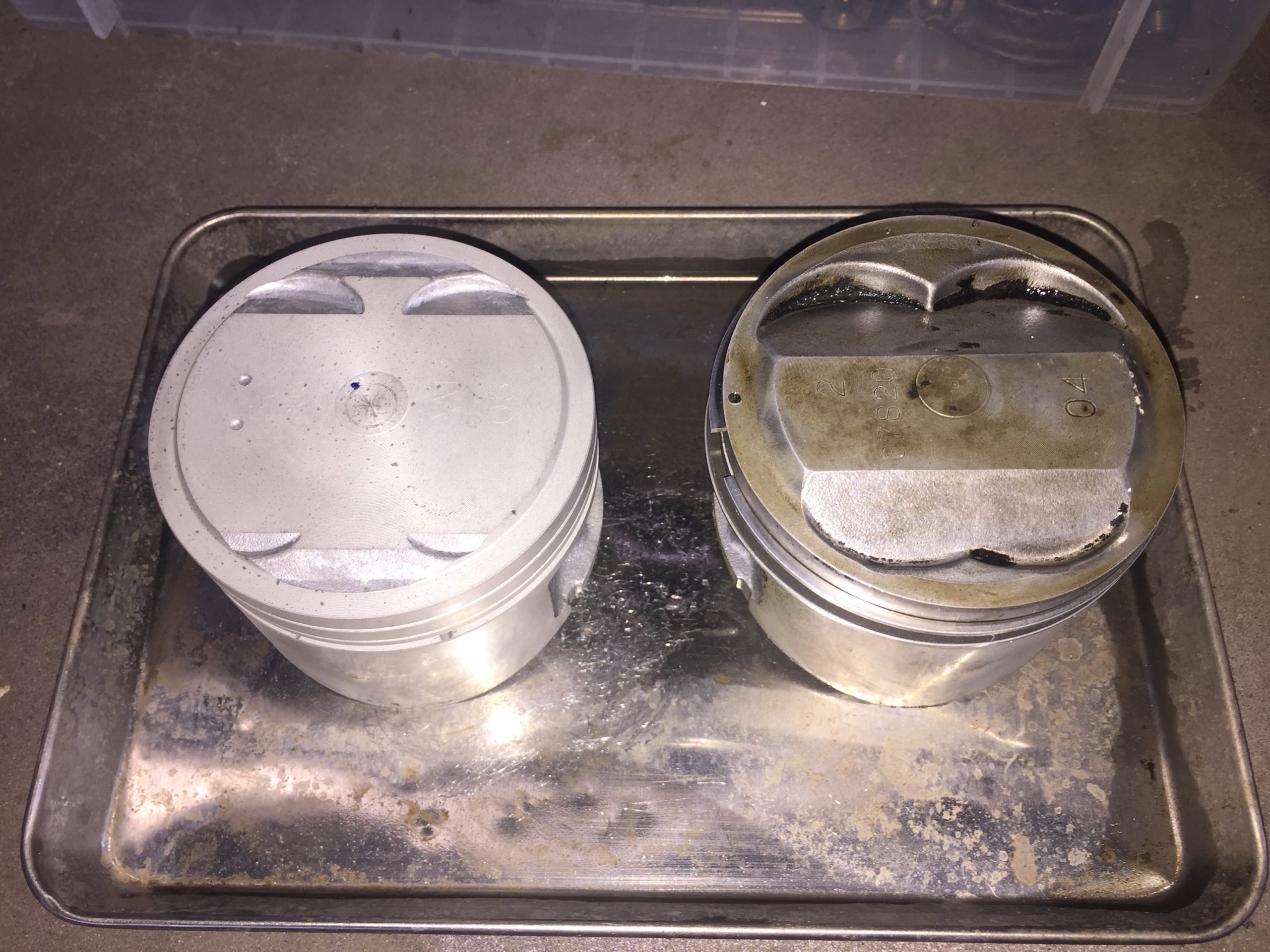

左がRB25NEO6ターボピストン
右がRB30純正ピストン
RB30ピストン

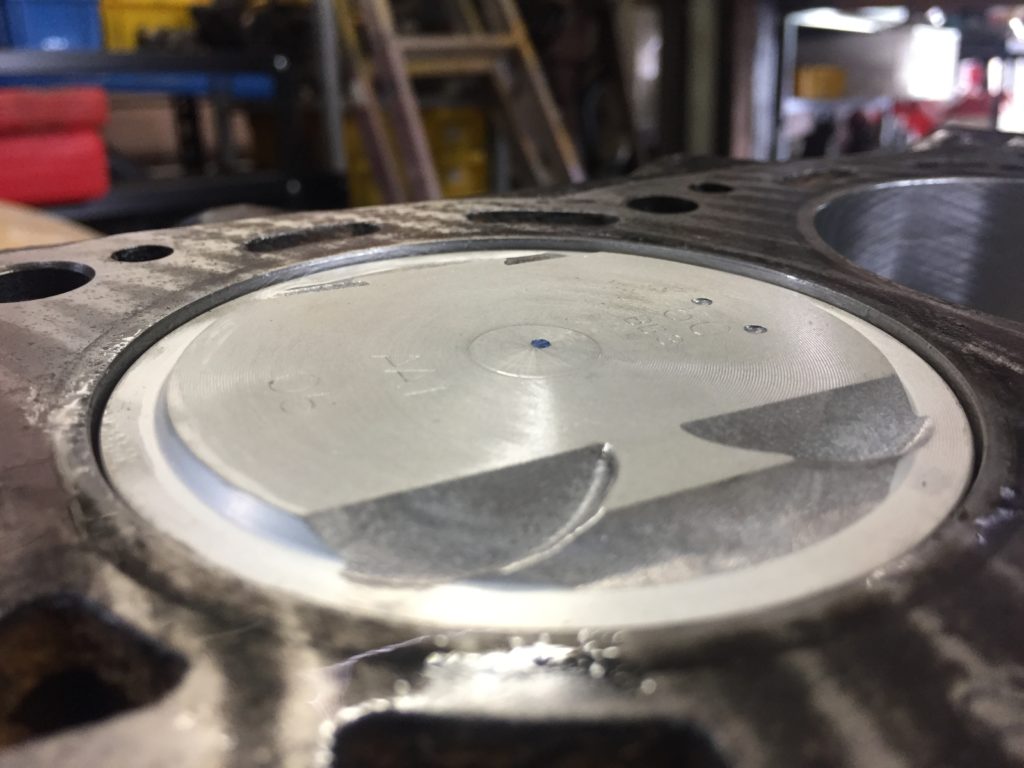

RB25ピストンだとピストンハイトが1mm低いんですね
RB25ピストン

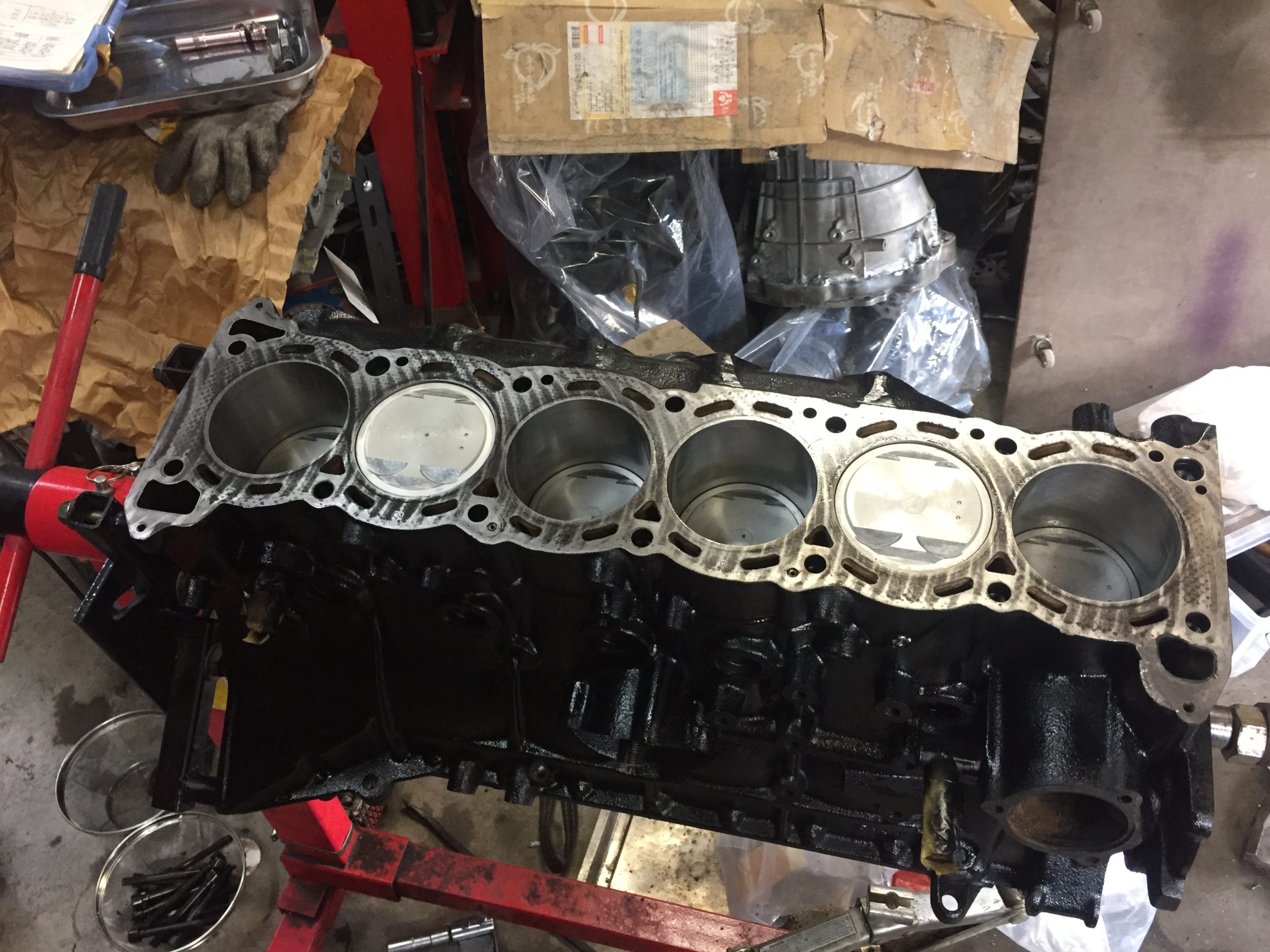

ピストン、コンロッド、クランクシャフト組付け完了!
組付け完了

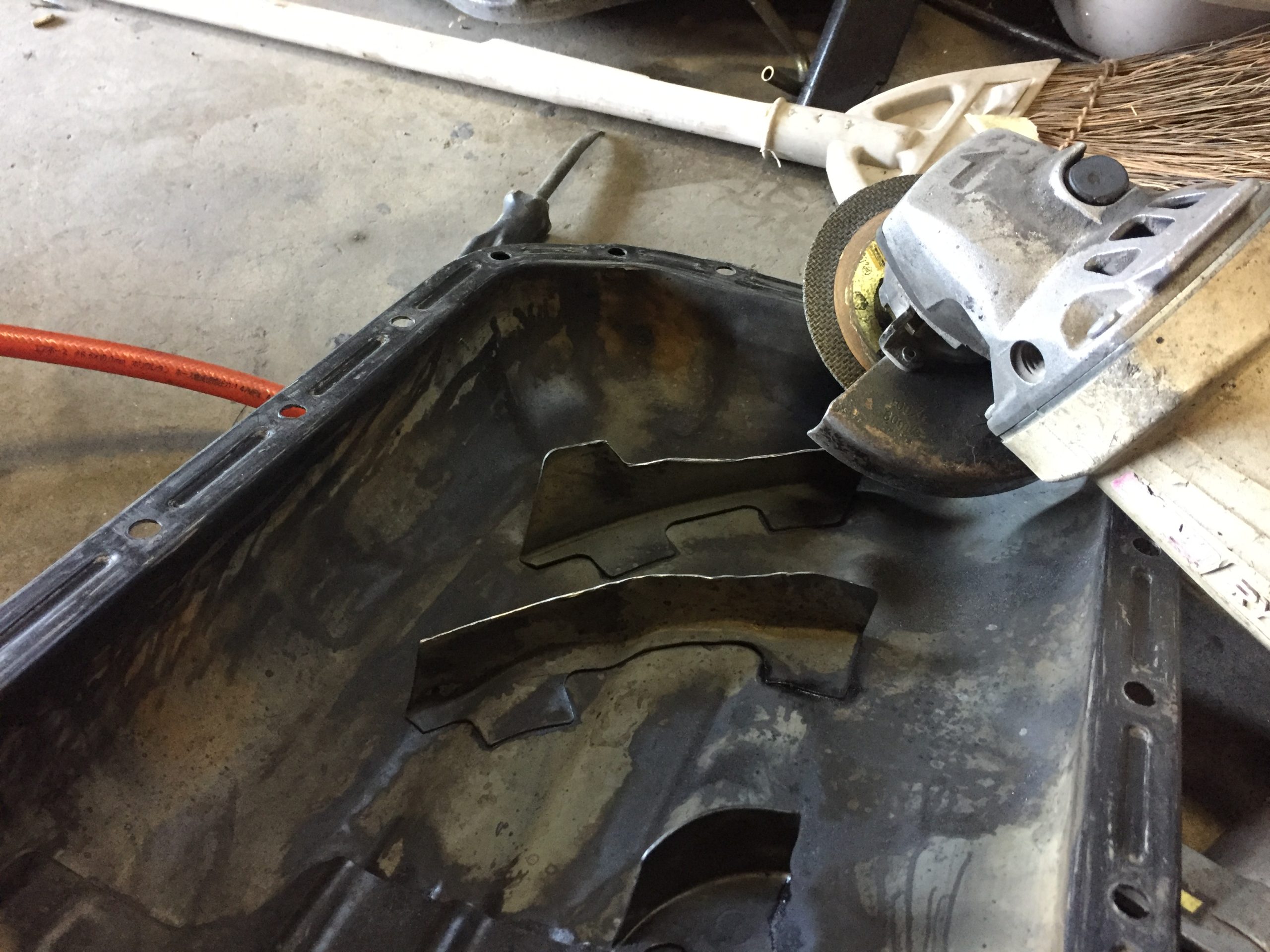

クランクシャフトのストロークが長いので、RB25のオイルパンの仕切り版?に当たります・・・
ちょっと削って解決!
RB30オイルパン

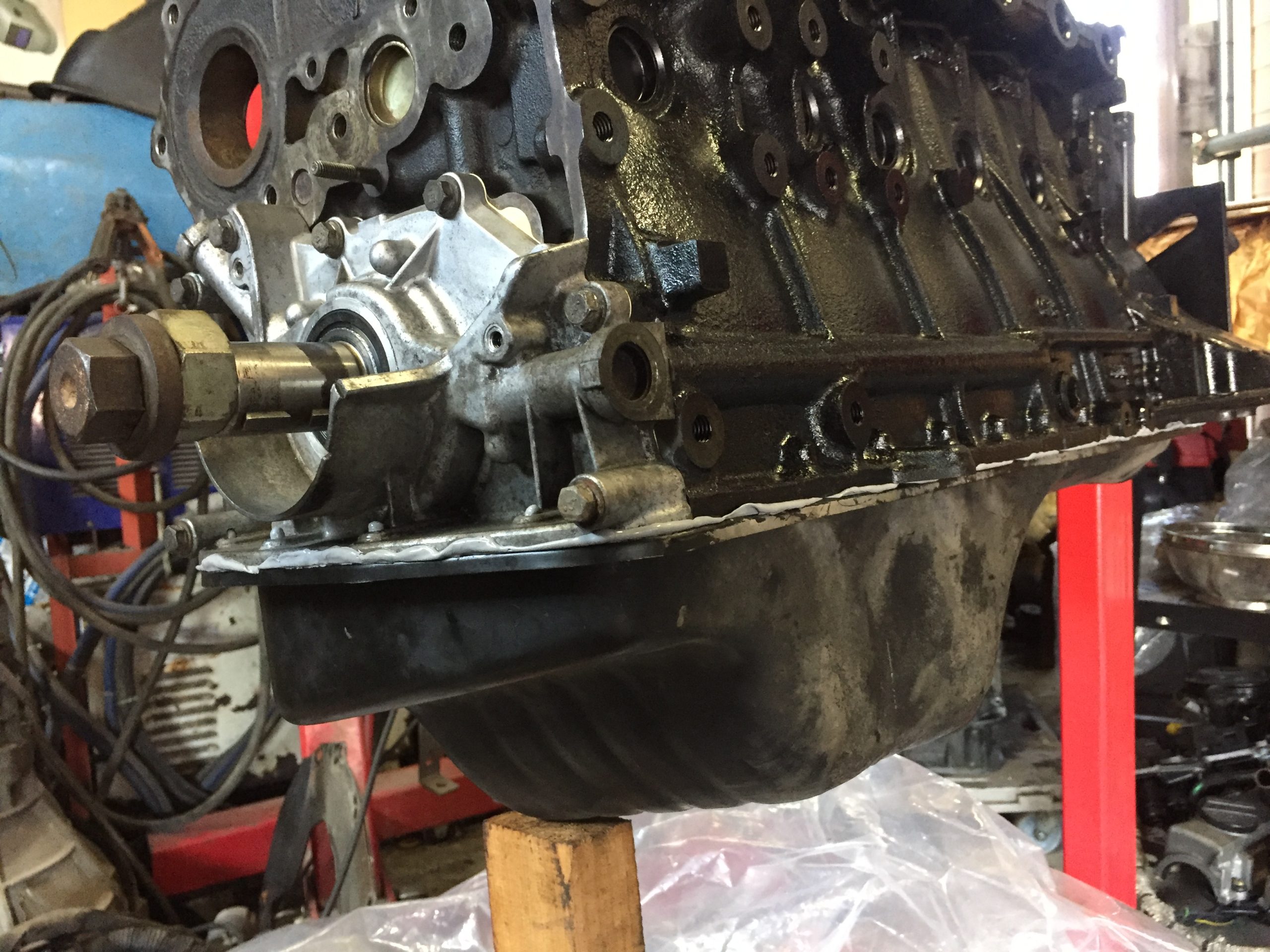

オイルパン装着!
オイルポンプはRB25ターボ用
RB30オイルパン

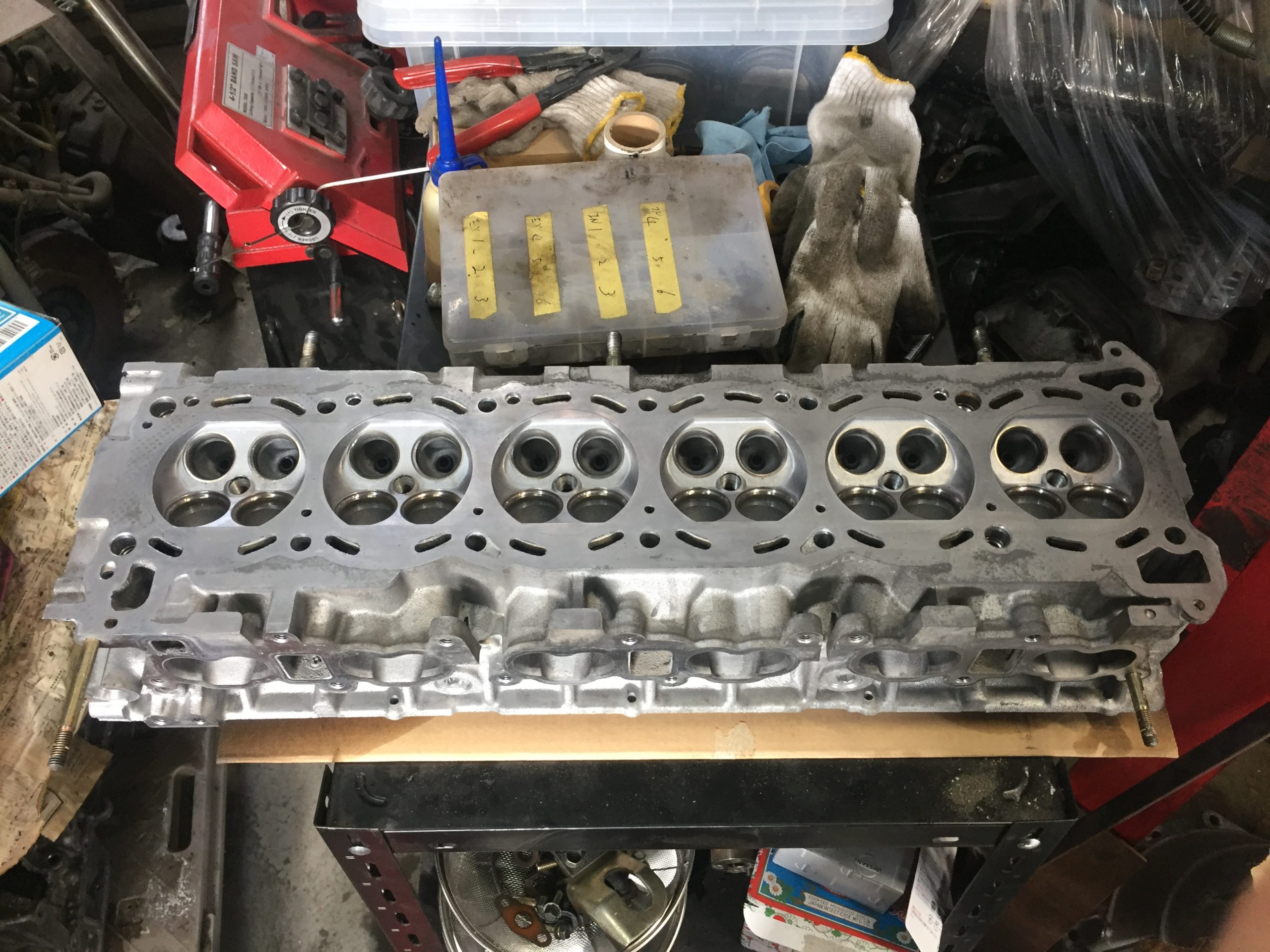

シリンダーヘッドはECR33のRB25を使います!
RB30シリンダーヘッド







NVCSも作動させるのですが、
RB30ブロックにはNVCS油路がないのでイモネジでメクラします!
RB26ヘッドやNVCS無しヘッドを使う場合はこの加工は必要ありません。
RB30 NVCS

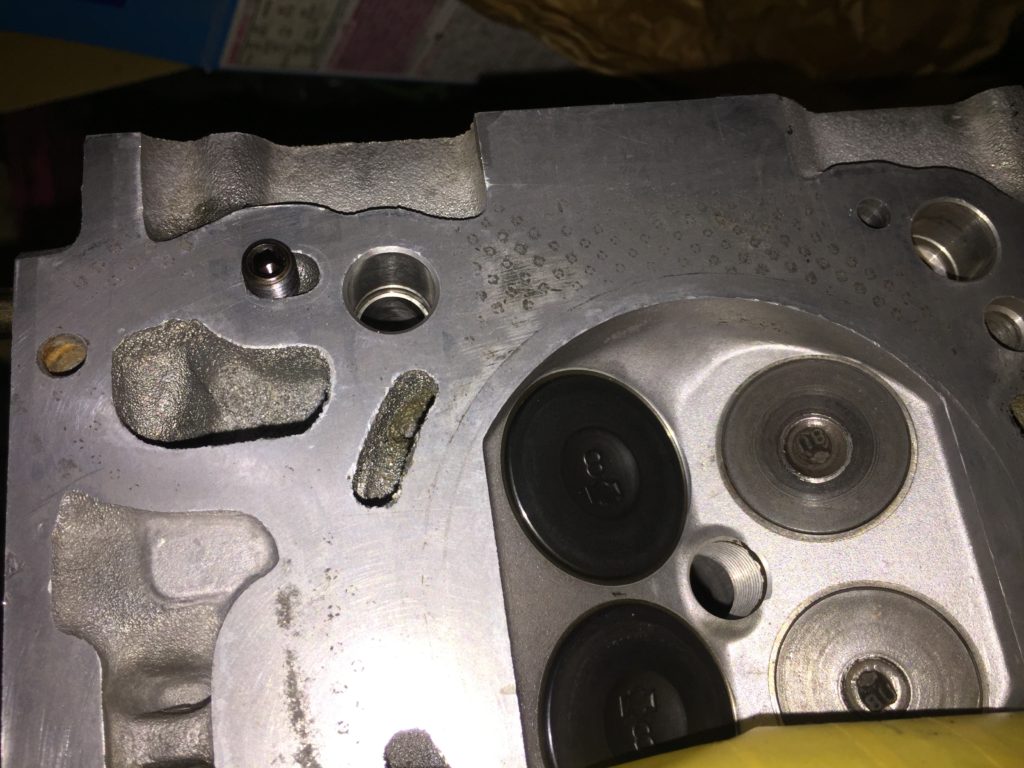

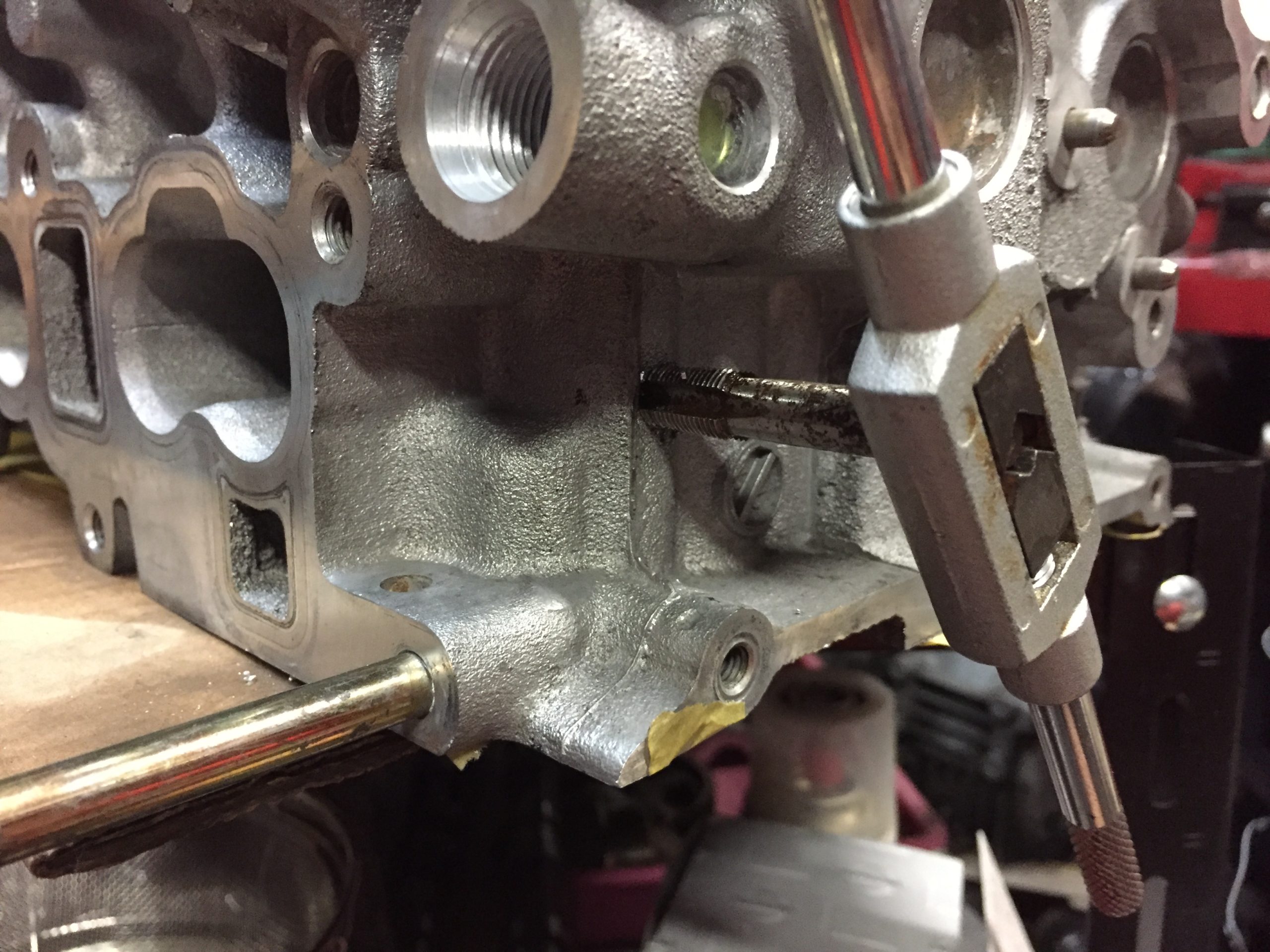

タップをたてて
イモネジをグリグリ!
NVCS油路

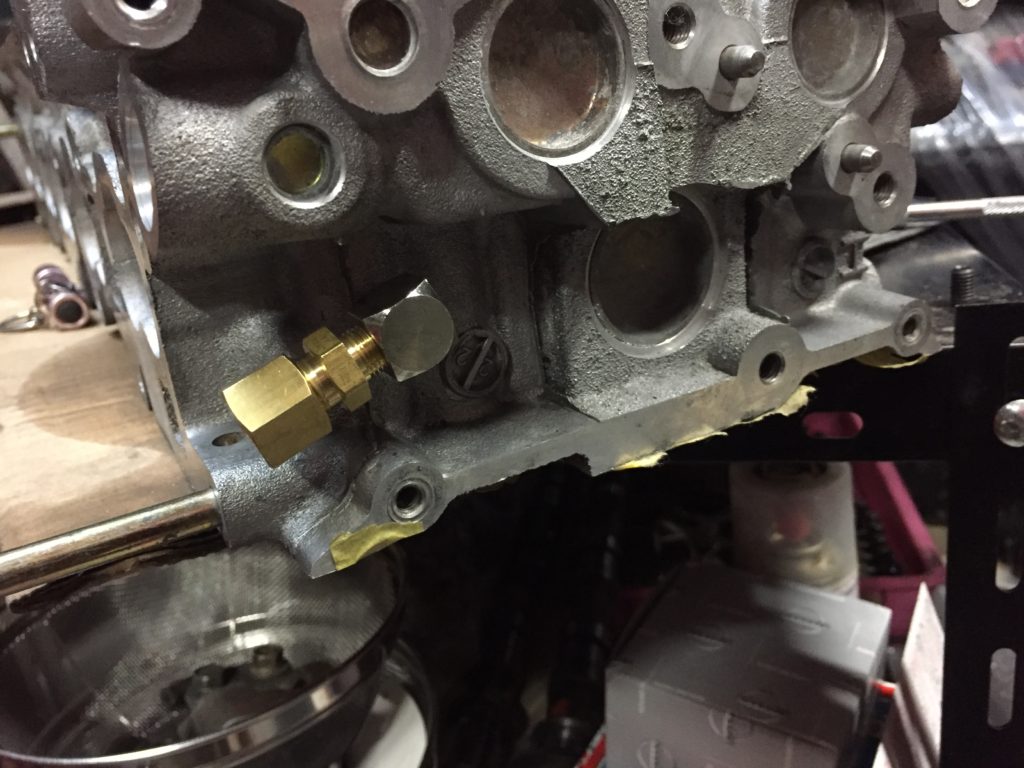

NVCS用の油路を作ります!
NVCS用の油路を作ります







こんな感じで接続
NVCS用の油路

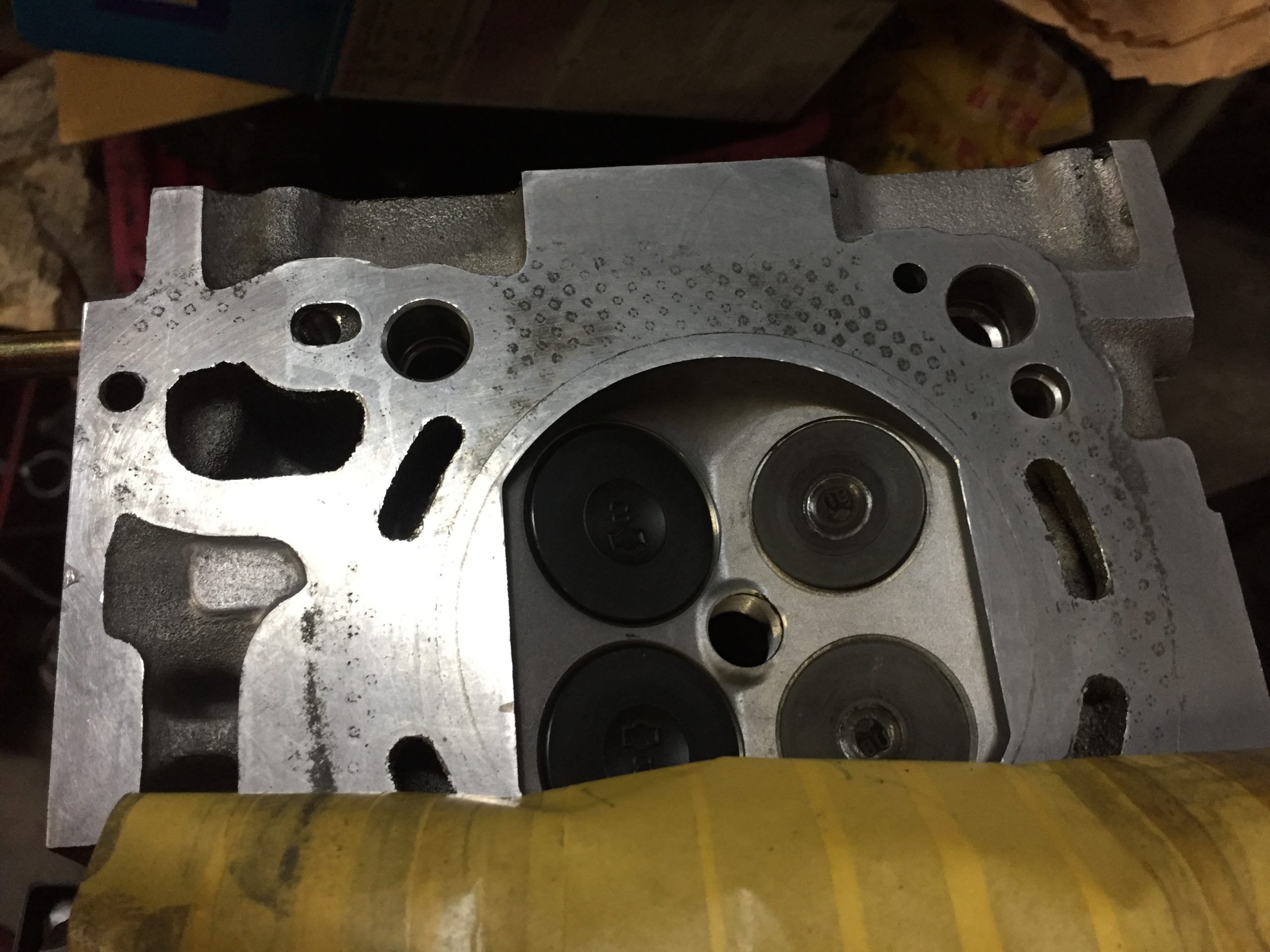

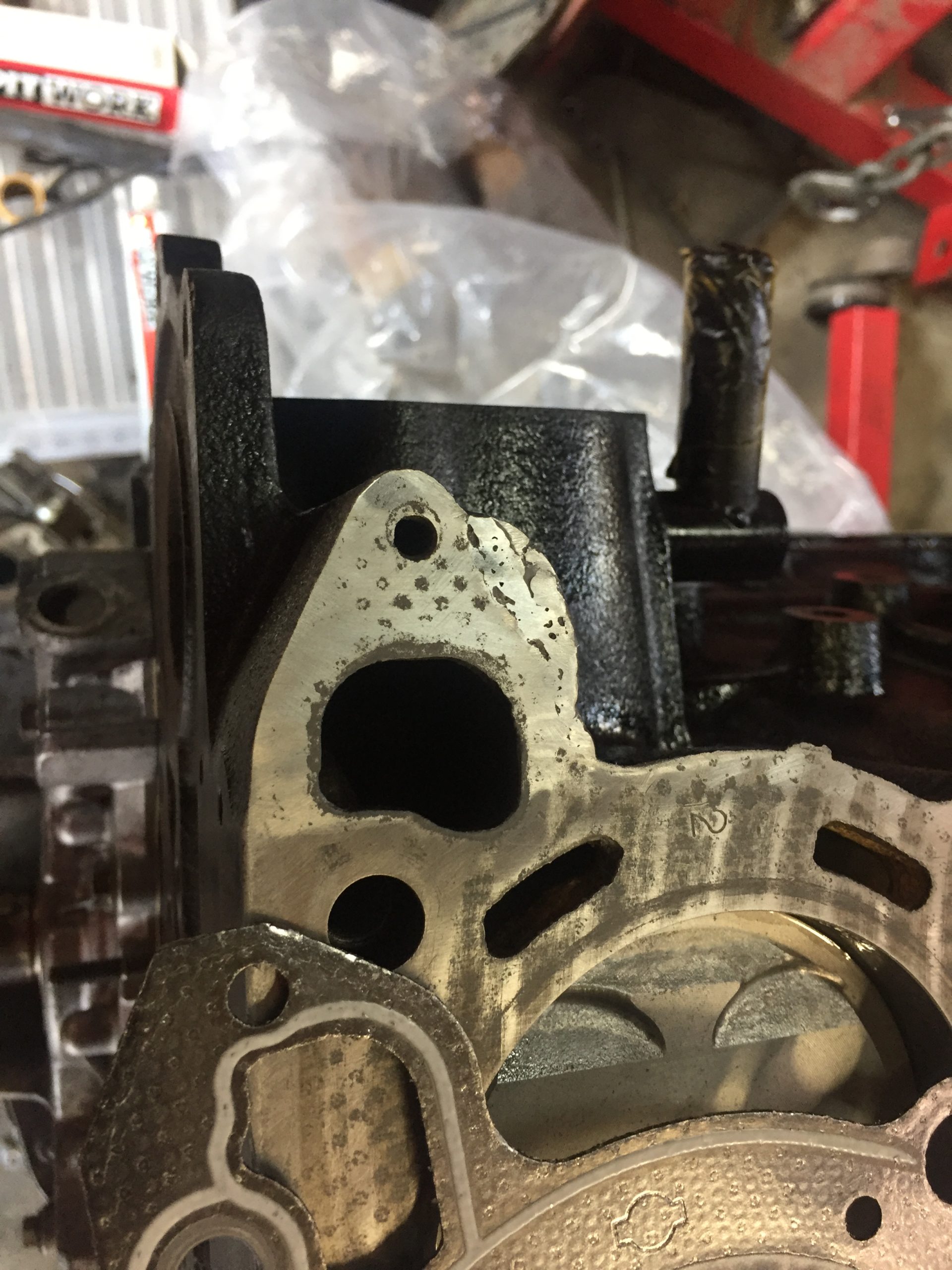

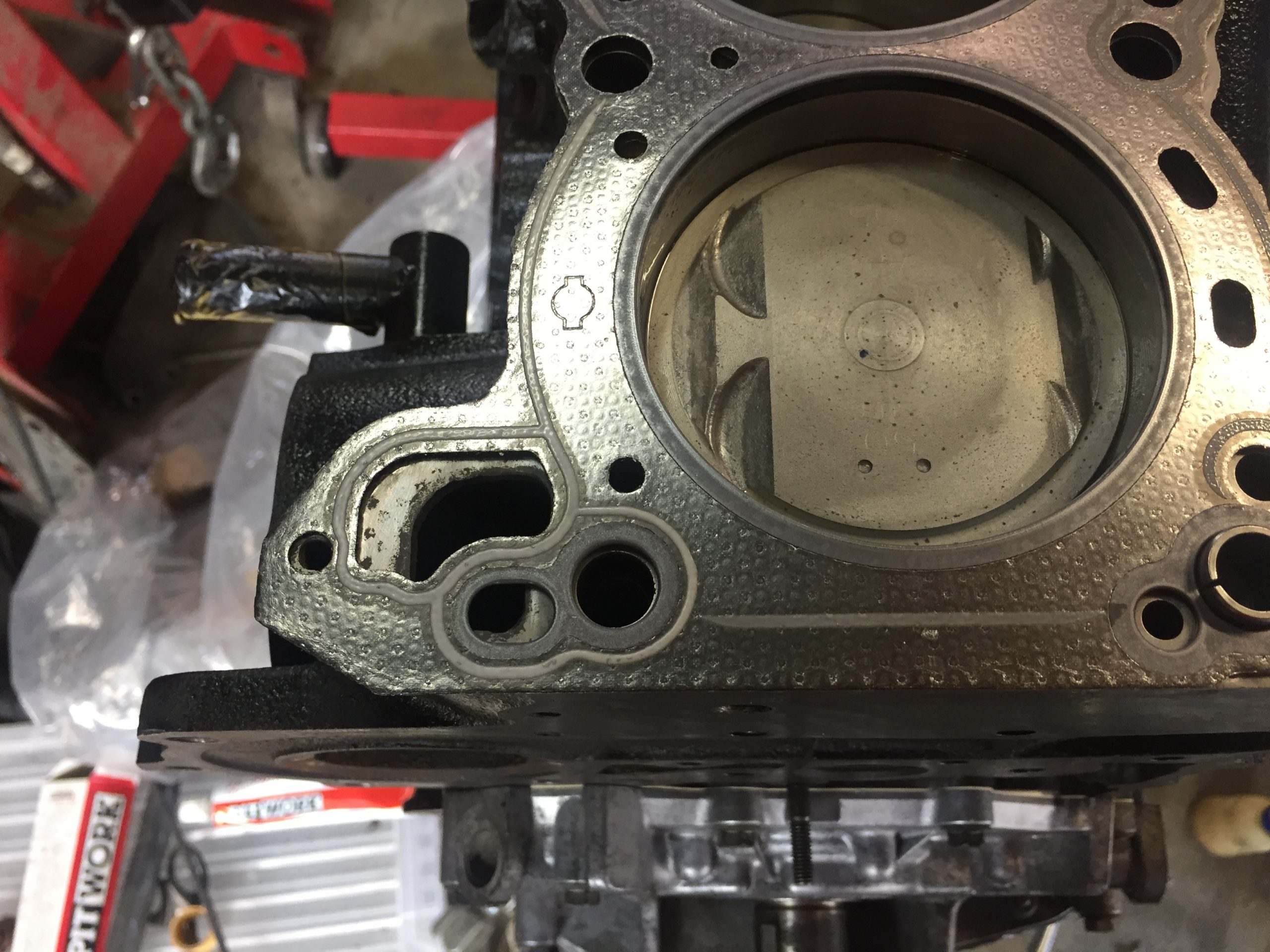

RB25純正ヘッドガスケットはこの部分が合いません・・・
RB30ガスケット







ブロックをちょっと肉盛りします。
RB30ブロック肉盛り

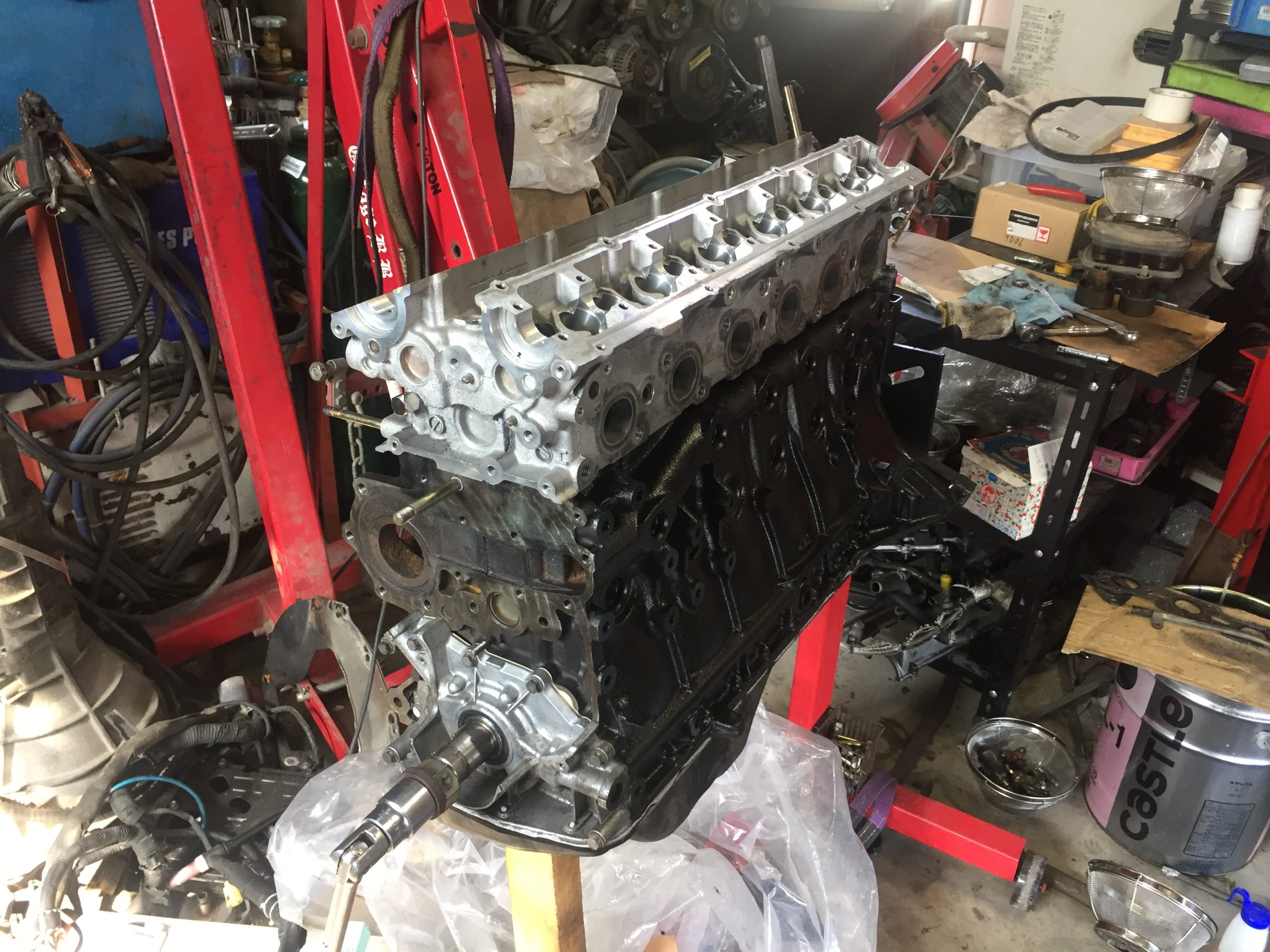

ヘッド&ブロック合体!
ヘッド&ブロック合体

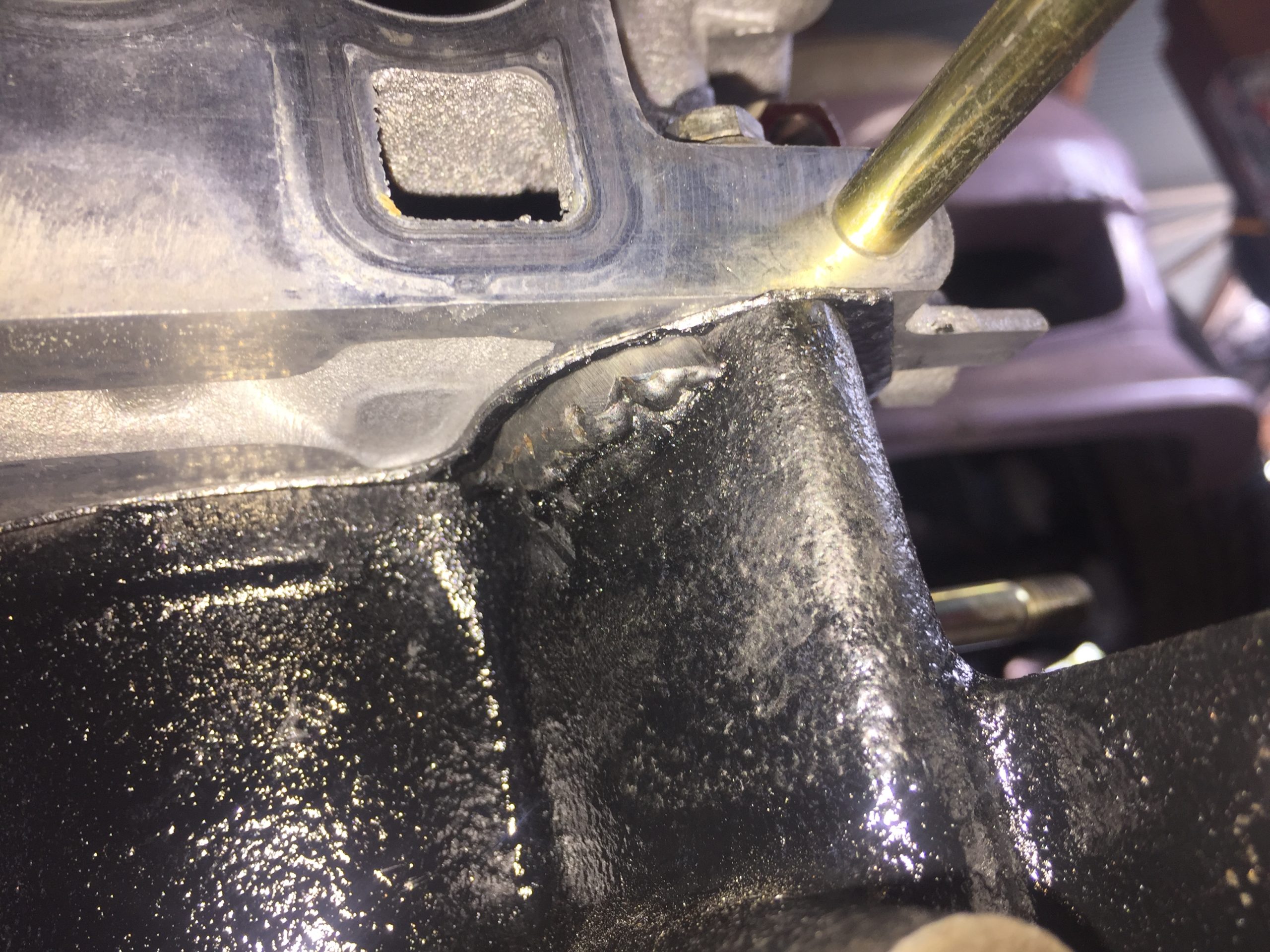

肉盛りした部分はこんな感じ
RB30肉盛り部分

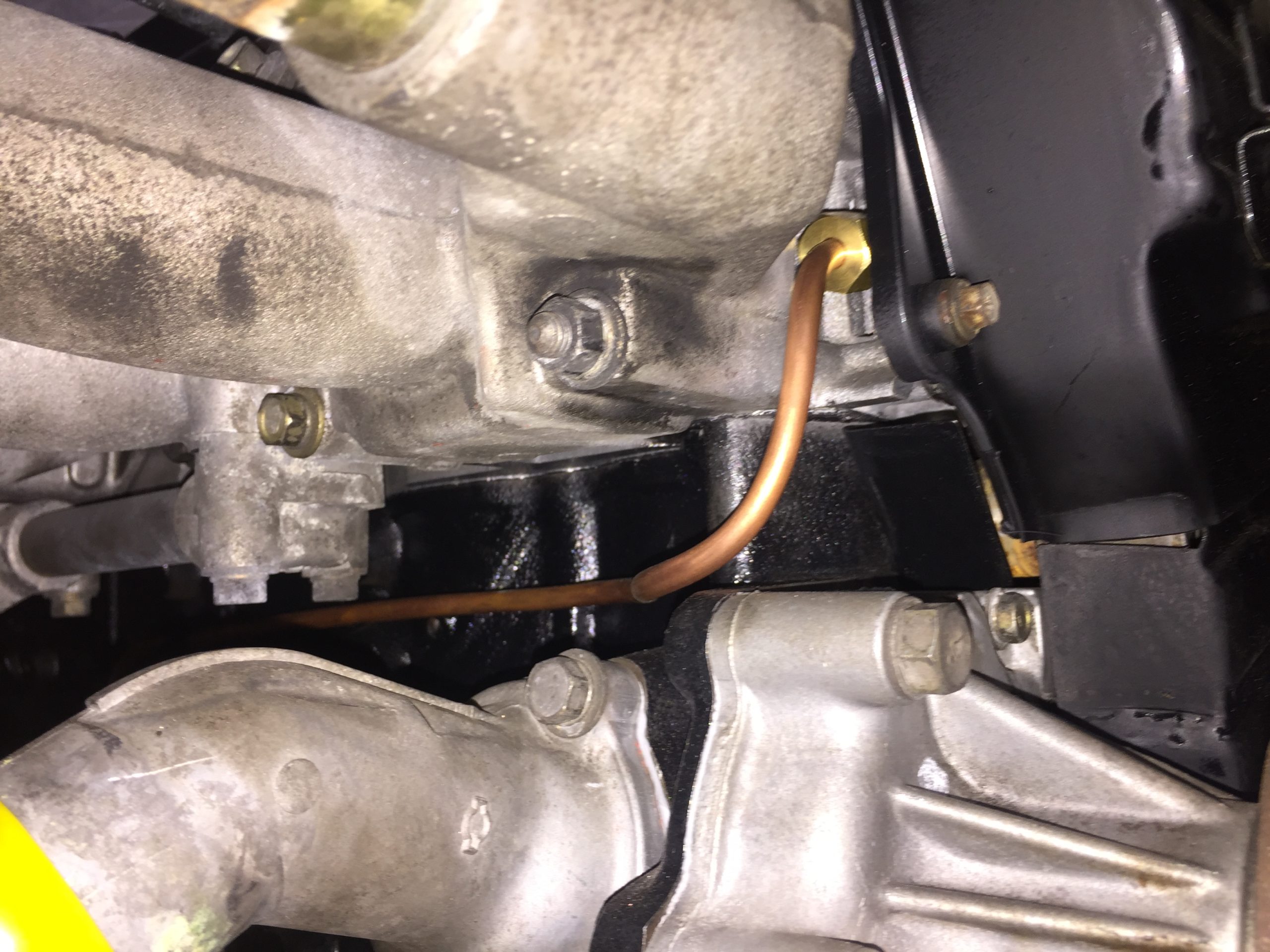

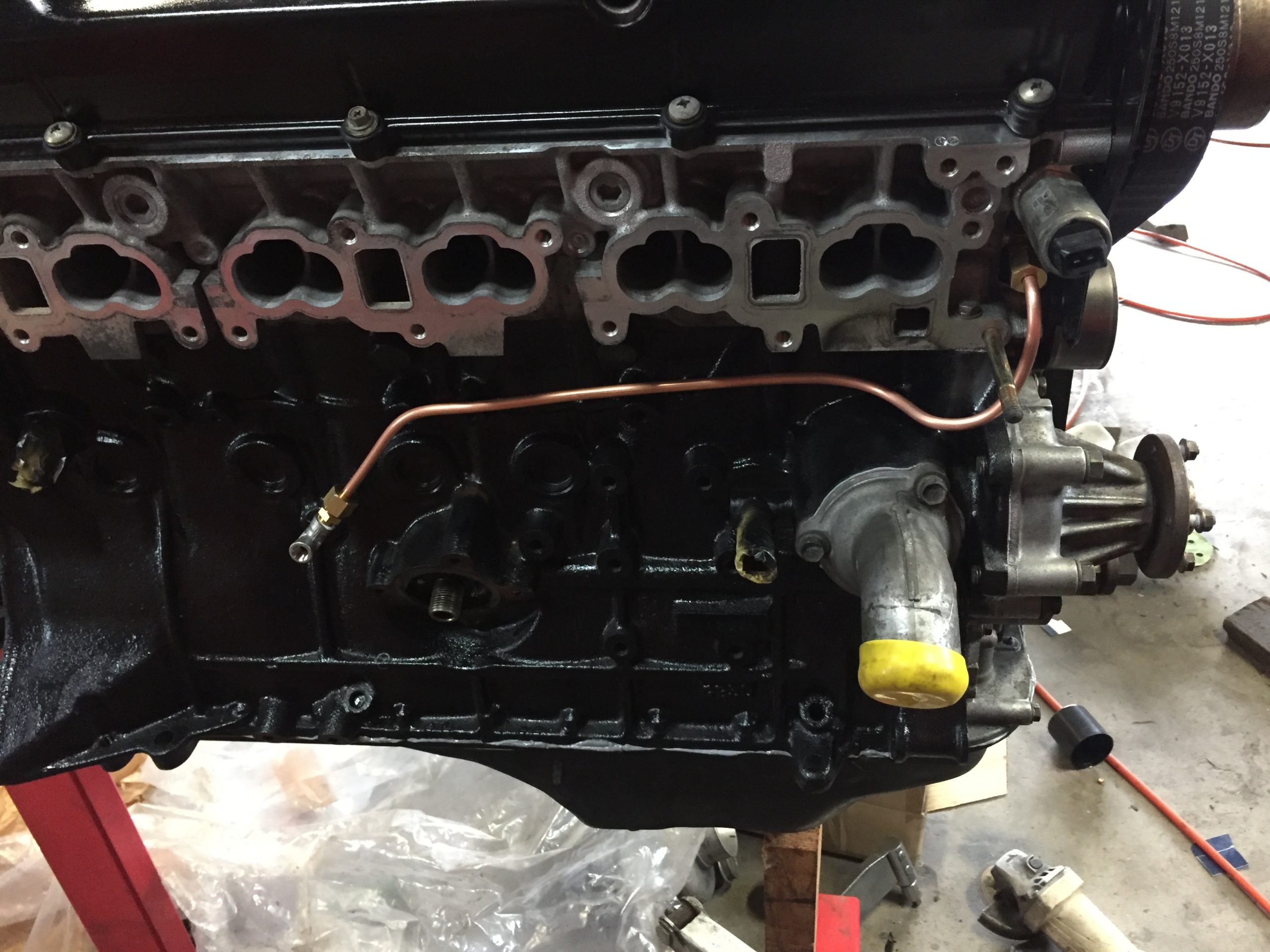

NVCS油路は銅パイプで作ります
NVCS油路は銅パイプ








RB30ならではのスペースを通ってヘッドに接続
RB30ならではのスペースを通ってヘッドに接続

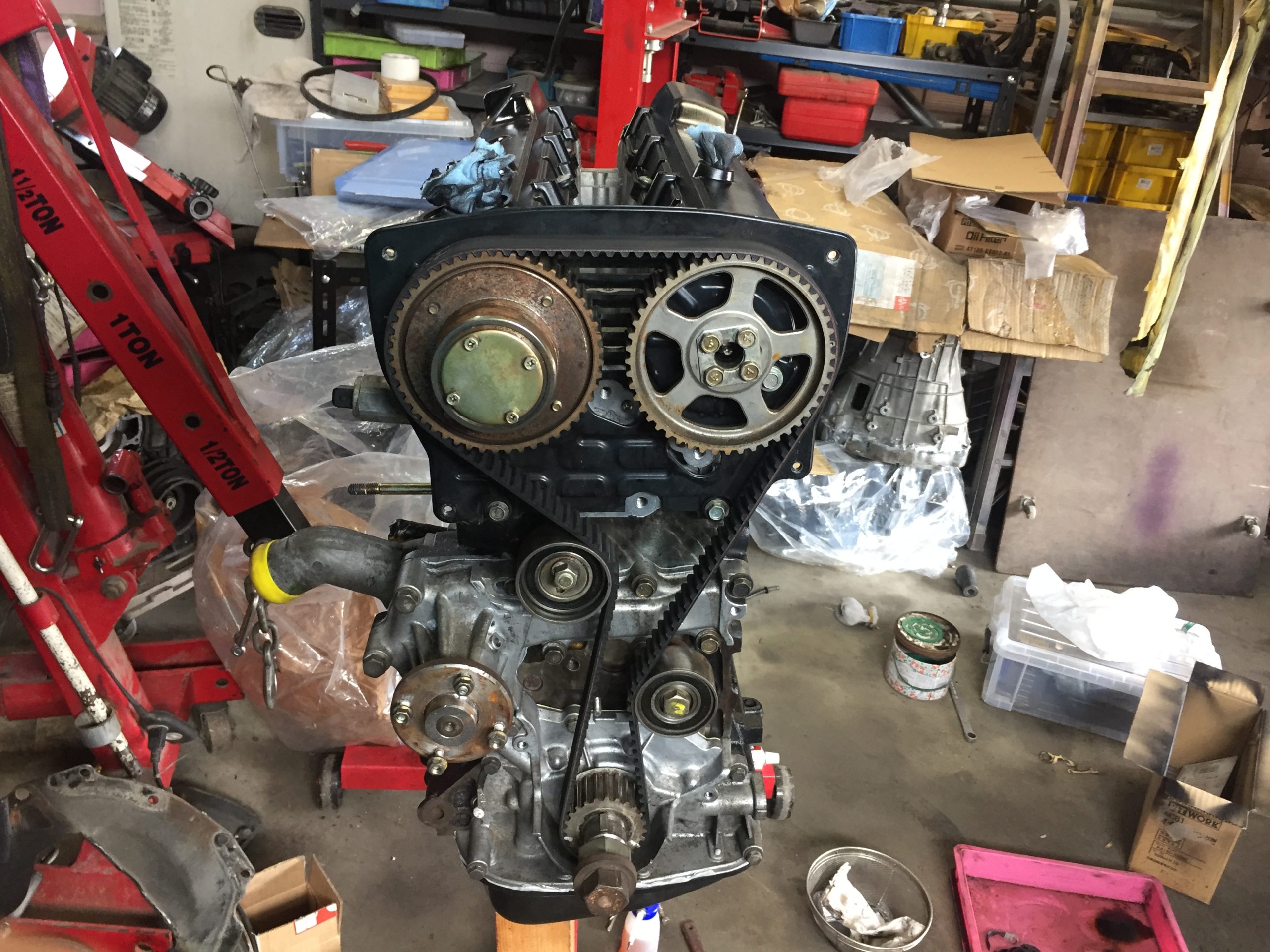

タイミングベルトはテンショナーをこの位置に移設して、某国産車用を使うとピッタリです!
RB30タイミングベルト

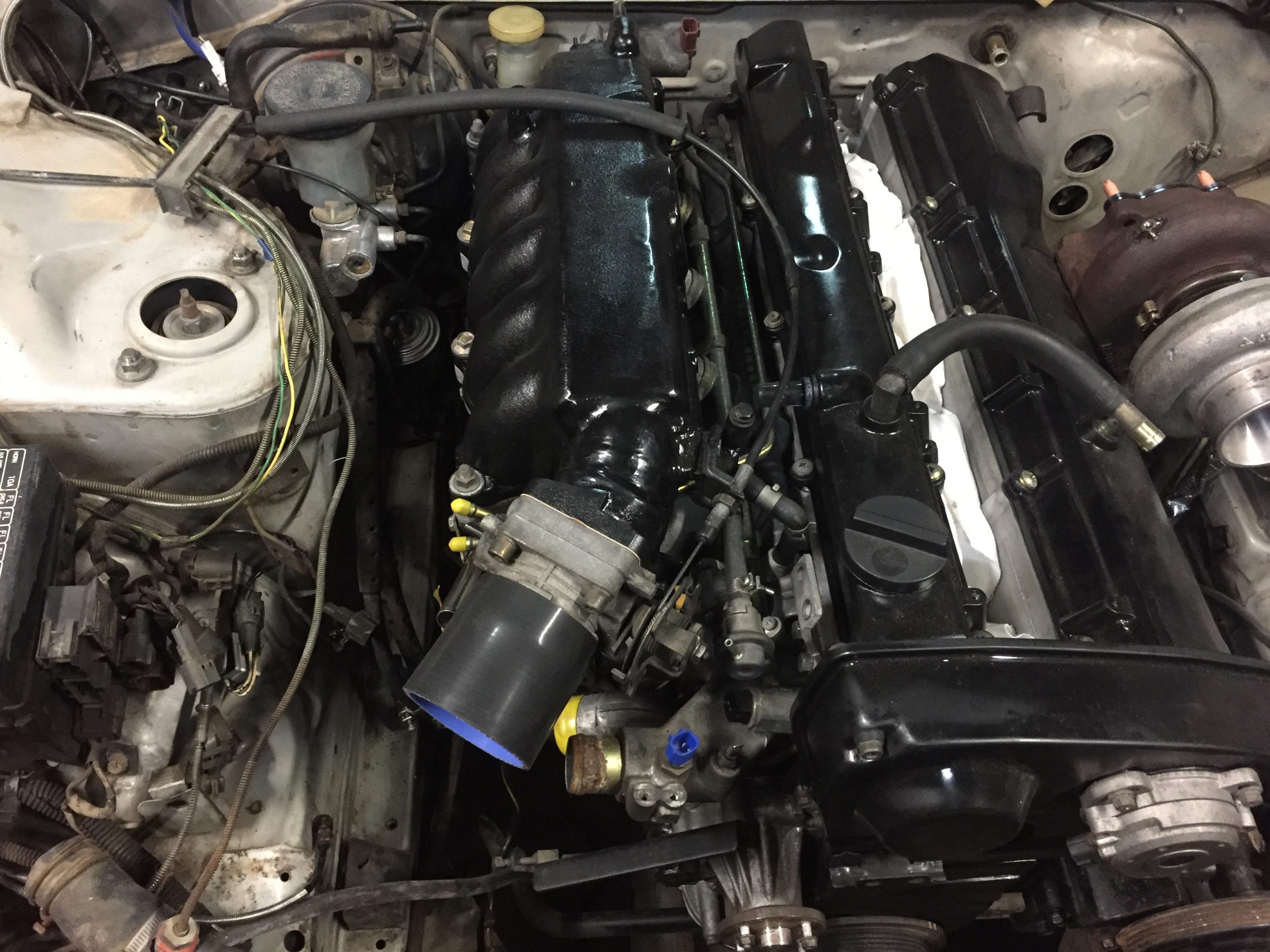

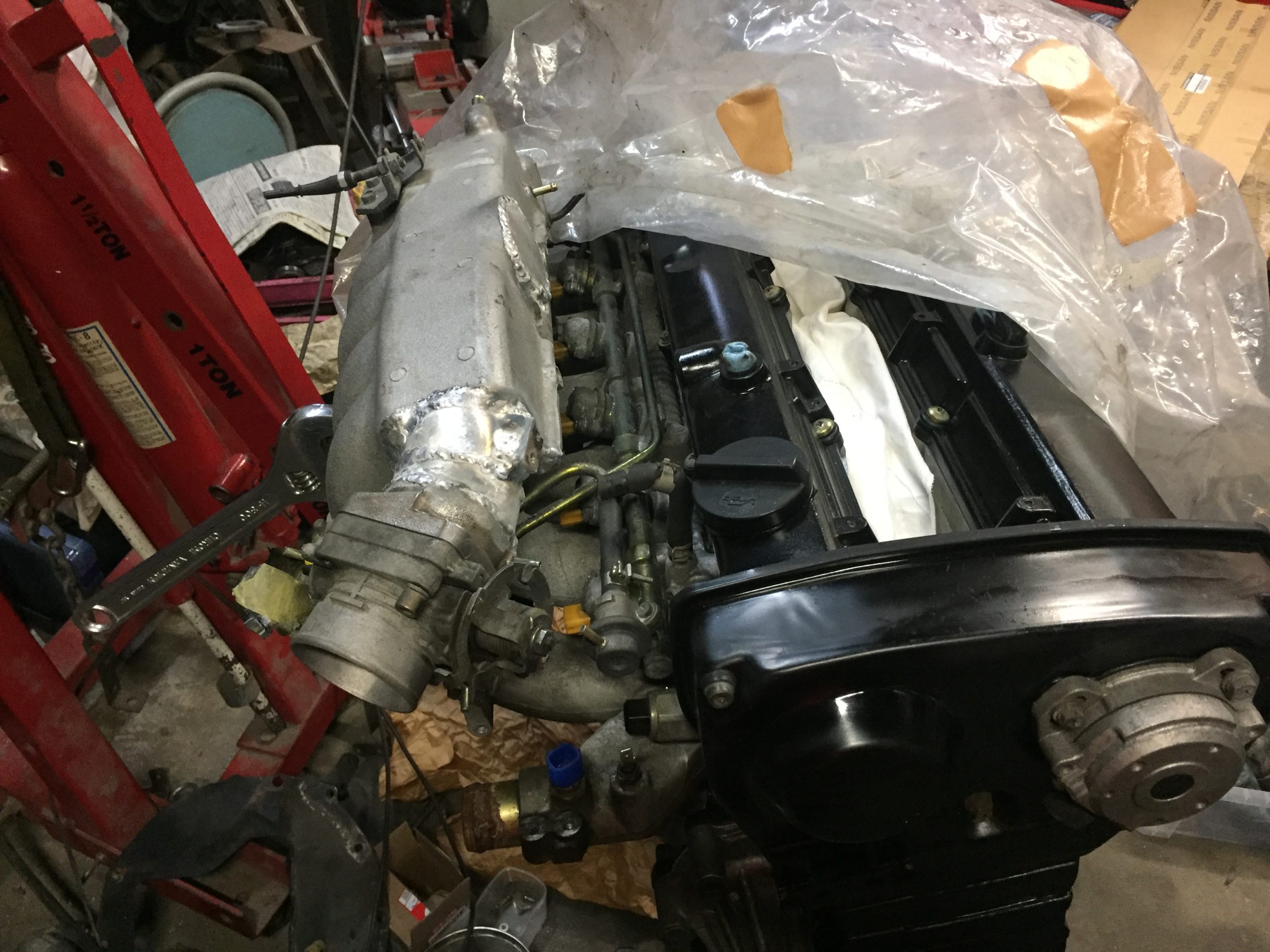

 純正サージタンクを加工してスロットルボディーをここに移動!
サージタンク加工

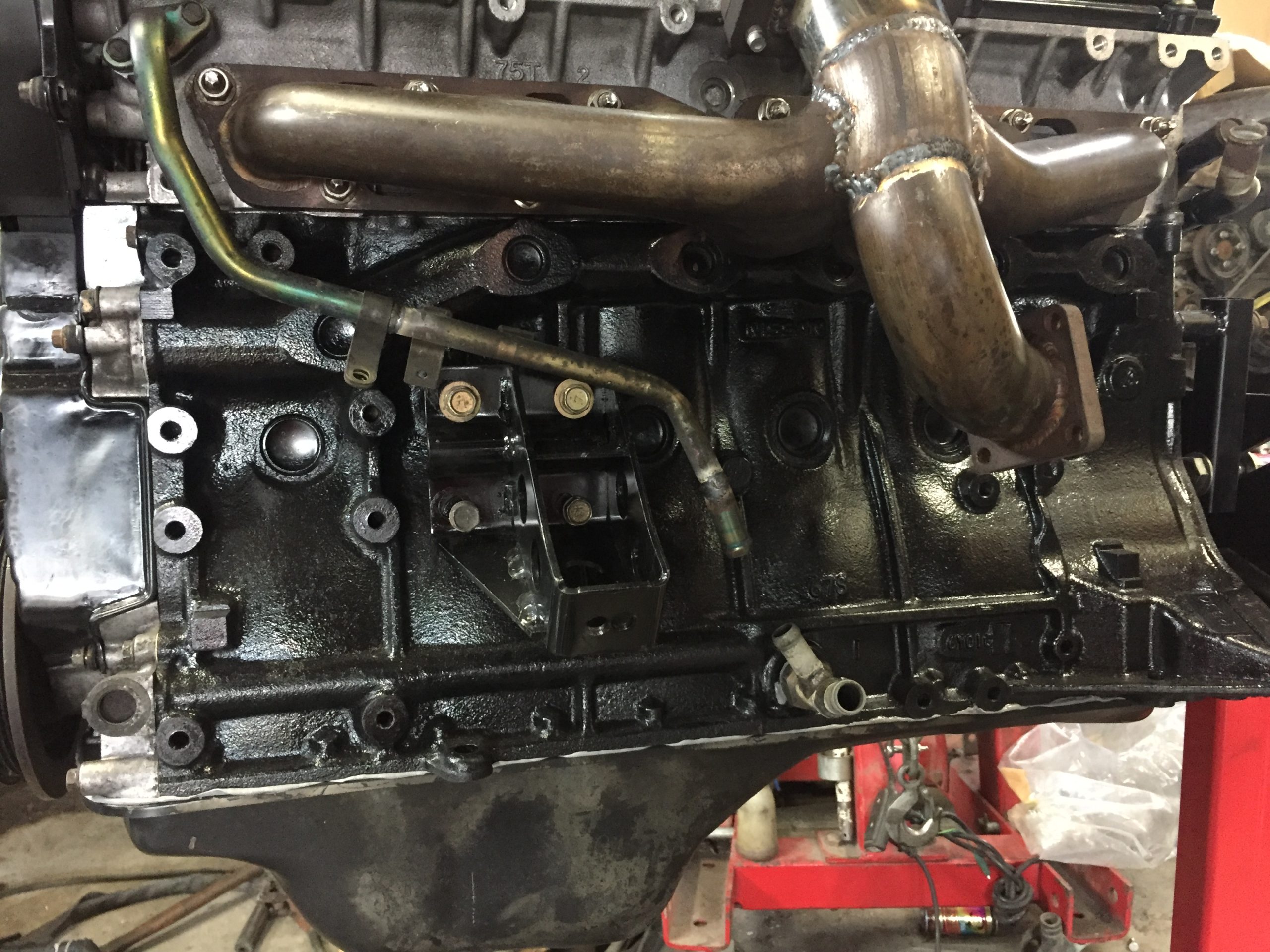

 ヘッドのオイルリターンパイプも延長加工
ターボのオイルリターン部に合流させます。
オイルリターンパイプも延長加工

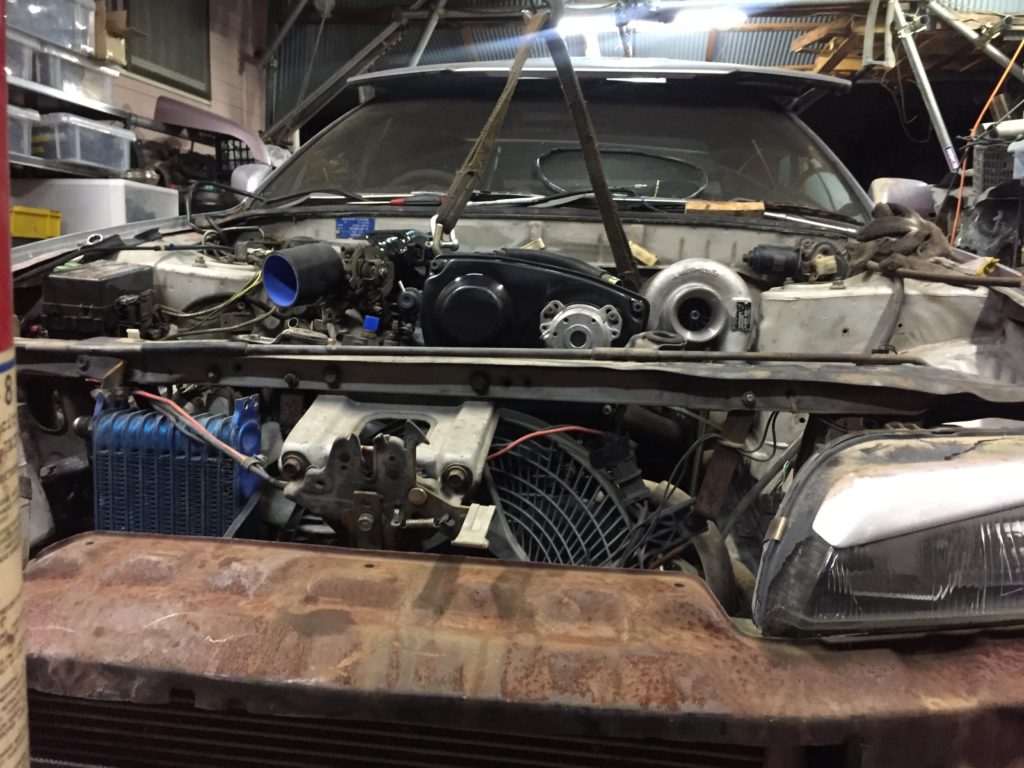

 エンジンの高さが分かりますかね?
RB30エンジン高さ








スロットルワイヤーはY31のVG30用
RB30スロットルワイヤー

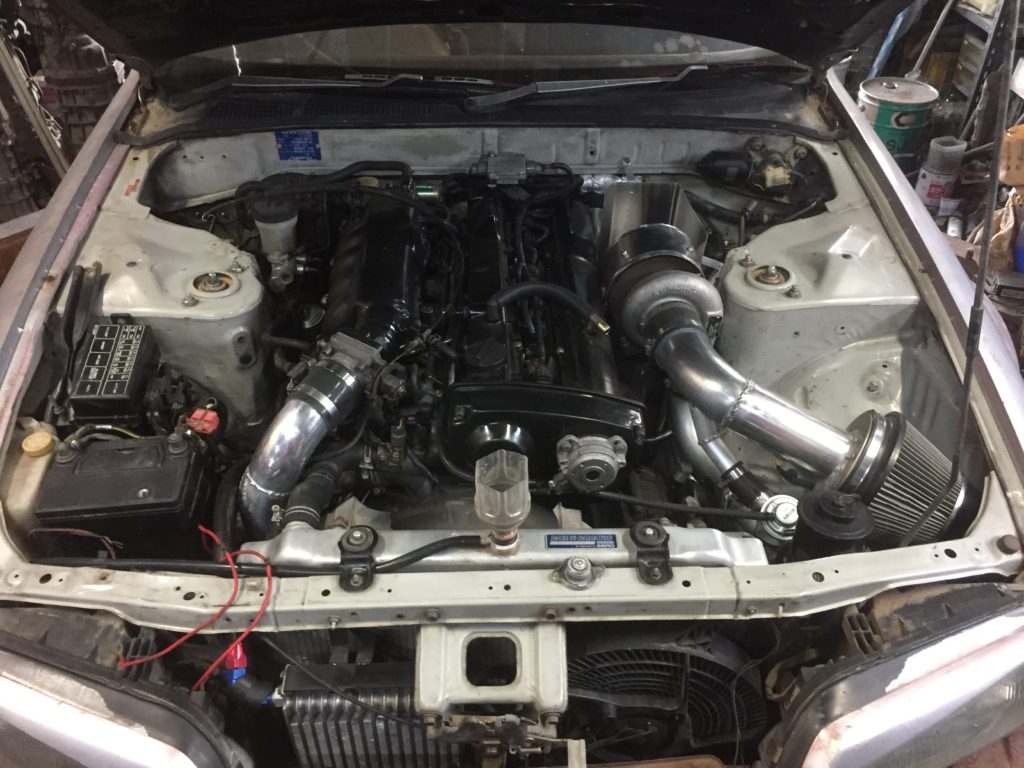

小物をつけて無事にエンジン始動!
エンジン始動

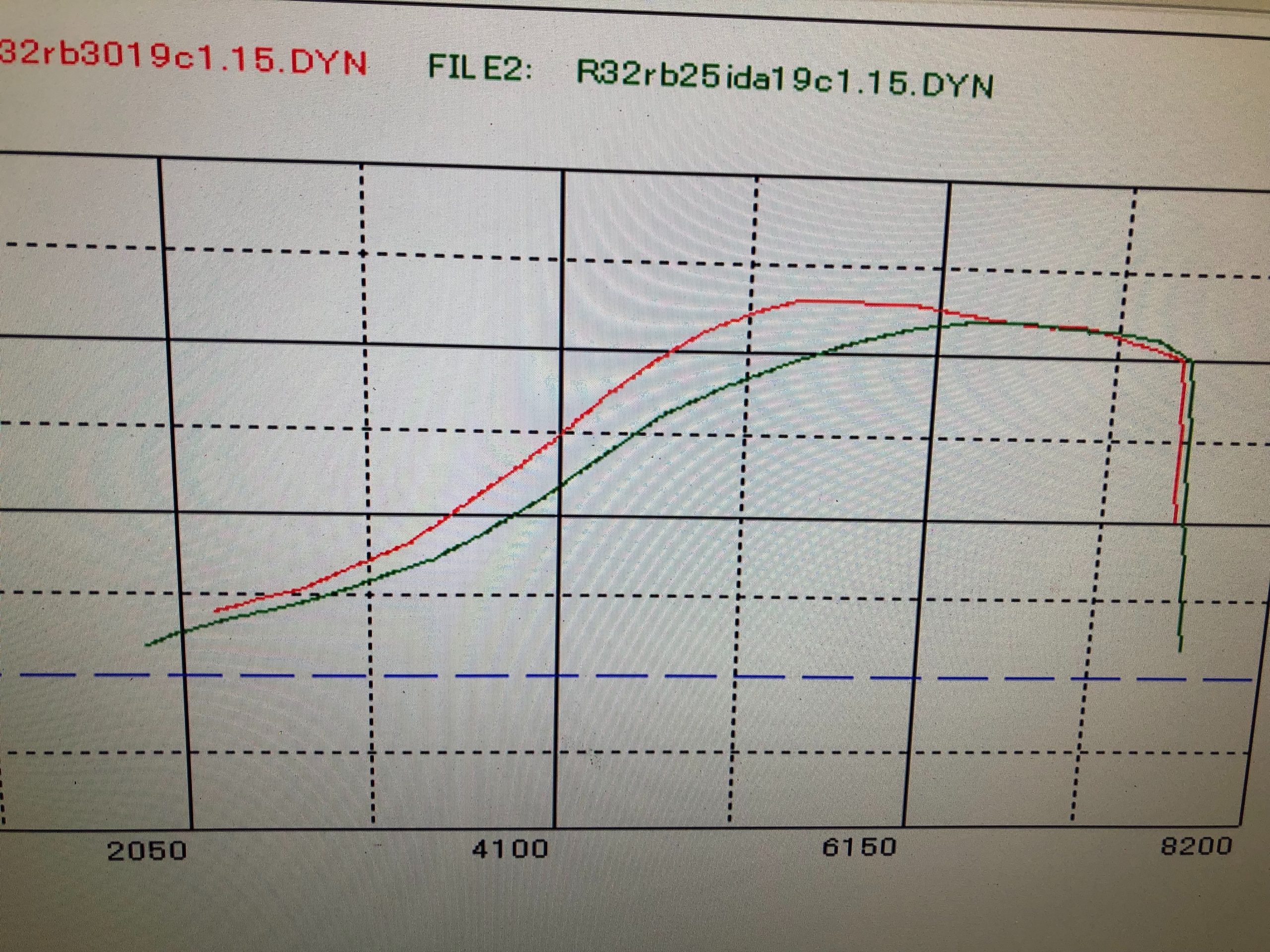

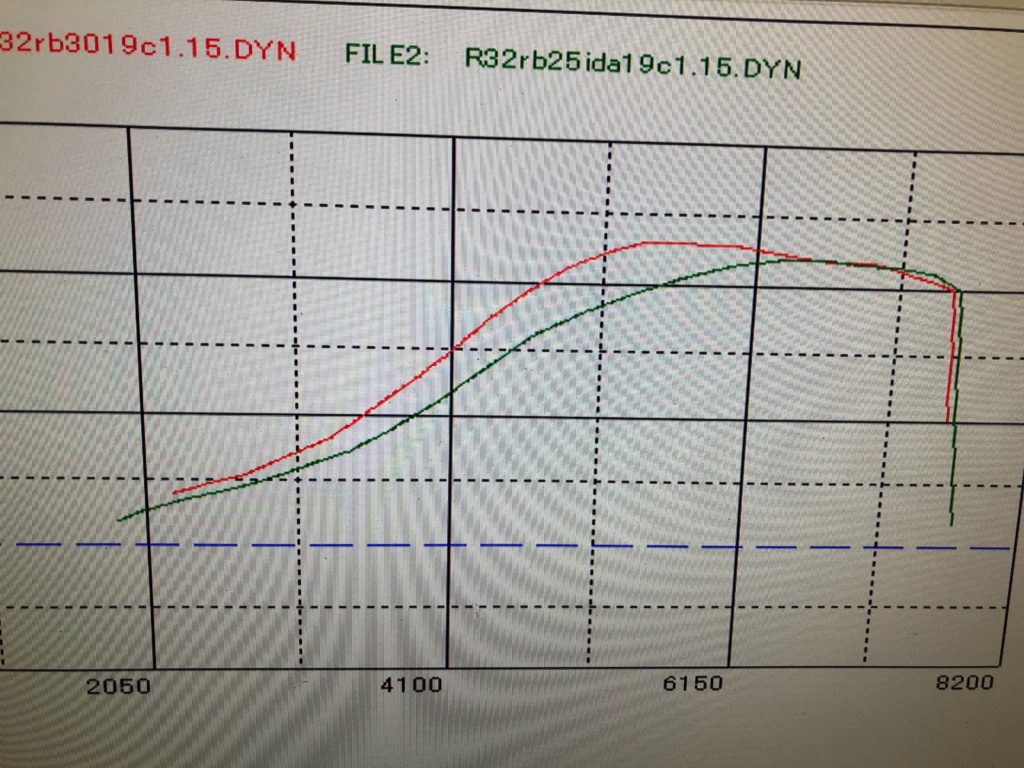

KRFでセッティングしてもらっいました!
TD06-19C 12cm
ブースト1.15キロ
430ps 59キロ
rb30パワーチェック
RB25と比較すると低回転からのグラフが別物ですね!

RB30ツインカム化する時の参考にしてください。



シリンダーヘッド

・RB25NVCSヘッドを使うと上で紹介した油路の加工が必要です。
・RB25NVCS無しヘッドの場合はNVCS無しのヘッドガスケットを使えば無加工です。
・RB26ヘッドの場合は油路は無加工ですが、ヘッドボルトの太さが違うので、ボルト穴拡大or変換ボルトが必要です。

ピストン

・RB30純正は86パイ ピストンハイト約32mm
・RB25純正は86パイ ピストンハイト約31mm
・RB26純正は86パイ ピストンハイト約30mm

シリンダーブロック

・オイルパンはRB系2WD用なら取付可能(小加工)
・オイルジェット無し

クランクシャフト

・ストローク85mm
・親メタル RB25と同サイズ
・子メタル 53パイ(RB25は51パイ)
・オイルポンプ駆動部は当たり面が小さいタイプ

タイミングベルト

・テンショナー移設無し トミーカイラor某国産車用
・テンショナー移設    某国産車用
